光纤耦合器的原理以及分类

现在生活中没有网络是非常痛苦的一件事，影响我们的生活一级办公。在光纤领域，通常使用光纤耦合器来进行光纤分路，因此我们才能用上网络。那么光纤耦合器是通过什么原理进行工作，都有哪些分类？今天小编详细介绍下“光纤耦合器的原理以及分类”。

一、光纤耦合器的原理

可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。

这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。

熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

二、光纤耦合器的分类

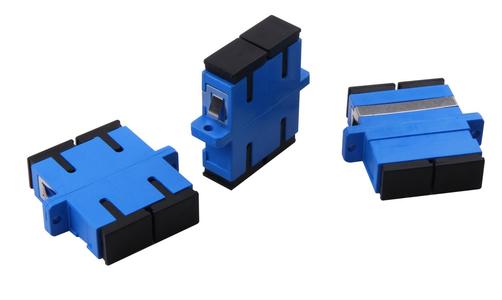

SC光纤耦合器

应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

LC光纤耦合器

应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔（RJ）闩锁机理制成。（路由器常用）

FC光纤耦合器

应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用（配线架上用的最多）

ST光纤耦合器

应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）

以上就是关于“光纤耦合器的原理以及分类”详细介绍，如果您还有其他问题，可以随时咨询我们。
