光纤耦合器有哪些指标,含义是什么?

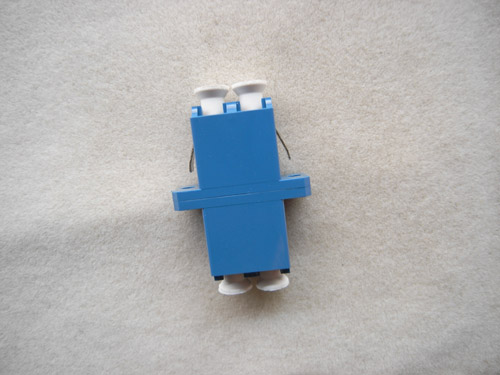

光纤耦合器的常用技术指标比如插入损耗，是指每一路输出我相对于输入光损失的dB数，其数学表达式为:Ai=-10lg Pouti/Pin 。光纤耦合器又称光纤适配器，又称光纤法兰，光网络系统也需要将光信号进行耦合、分支、分配，那么这就需要光纤耦合器来实现。

光纤耦合器的常用技术指标

1、插入损耗。

光纤耦合器的插入损耗是指每一路输出我相对于输入光损失的dB数，其数学表达式为:Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗;Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。

2、附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光纤耦合器附加损耗如下表所示:

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

3、分光比

分光比定义为光纤耦合器各输出端口的输出功率比值，在系统应用中，分光比的确定是根据实际系统光节点所需的光功率的多少，确定合适的分光比(平均分配的除外)，光纤耦合器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50:50;在传输1.5μm的光时，则变为70:30(之所以出现这种情况，是因为光纤耦合器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度)。所以在订做光纤耦合器时一定要注明波长。

光纤耦合器的简介

1、是一种实现光信号功率在不同光纤间的分配或组合的光器件，利用不同光纤面紧邻光纤芯区中导波能量的相互交换作用构成。

2、按所采用的光纤类型可分为多模光纤、单模光纤和保偏光纤耦合器等。

3、属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

以上是”光纤耦合器有哪些指标,含义是什么?”的介绍，有相关问题请随时联系我们。
