现在光纤是我们不氪缺少的部件,没有光纤我们无法进行正常的网络办公。现在普遍使用光纤耦合器来进行光纤的分路,进行光纤的融合对接。不过有很多人没有听说过光纤耦合器,不知道是什么,在使用光纤耦合器的时候,有一些指标我们会常用到。今天小编详细介绍下“光纤耦合器是什么,有哪些常用指标?”
一、光纤耦合器是什么?
1、别名:光纤耦合器又称光纤适配器,又称光纤法兰。
2、定义:光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面 精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光 纤中去,并使其介入光链路从而对系统造成的影响减到最小。
3、分类:根据光纤不同分类

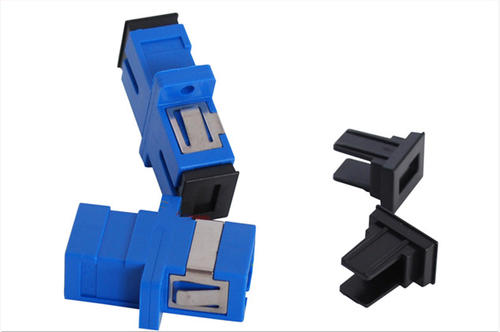

SC光纤耦合器:应用于SC光纤接口,若是8条细的铜触片,则是RJ-45接 口,若是一根铜柱则是SC光纤接口。

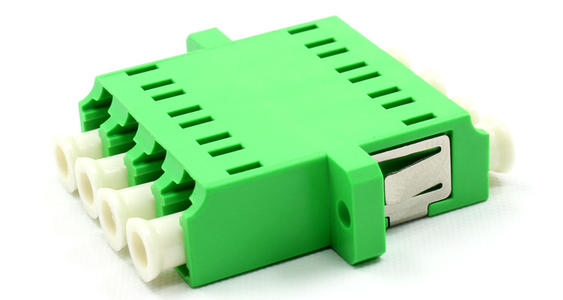

LC光纤耦合器:应用于LC光纤接口,连接SFP模块的连接器,路由器常用。
FC光纤耦合器:应用于FC光纤接口, 一般在ODF侧采用。
ST光纤耦合器:应用于ST光纤接口,常用于光纤配线架。
二、光纤耦合器常用指标
1、插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数,其数学表达式为:Ai=-10lg Pouti/Pin ,其中Ai是指第i个输出口的插入损耗;Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。
2、附加损耗。
附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是,对于光纤耦合器,附加损耗是体现器件制造工艺质量的指标,反映的是器件制作过程的固有损耗,这个损耗越小越好,是制作质量优劣的考核指标。
而插入损耗则仅表示各个输出端口的输出功率状况,不仅有固有损耗的因素,更考虑了分光比的影响。因此不同的光纤耦合器之间,插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示:
分路数 2 3 4 5 6 7 8 9 10 11 12 16 附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
3、分光比。
分光比定义为光分路器各输出端口的输出功率比值,在系统应用中,分光比的确是根据实际系统光节点所需的光功率的多少,确定合适的分光比(平均分配的除外),光分路器的分光比与传输光的波长有关,例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50:50;在传输1.5μm的光时,则变为70:30(之所以出现这种情况,是因为光分路器都有一定的带宽,即分光比基本不变时所传输光信号的频带宽度)。所以在订做光分路器时一定要注明波长。
4、隔离度。
隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中,隔离度对于光分路器的意义更为重大,在实际系统应用中往往需要隔离度达到40dB以上的器件,否则将影响整个系统的性能。
以上就是关于“光纤耦合器是什么,有哪些常用指标?”详细介绍,如果您还有其他问题,可以随时咨询我们。
