光纤耦合器的原理以及作用

光纤耦合器是现在一种重要的光纤设备,通过使用光纤耦合器来实现光信号分路/合路。在使用光纤耦合器之前,我们需要先了解光纤耦合器的原理,明确它的作用。今天小编就详细介绍下“光纤耦合器的原理以及作用”。

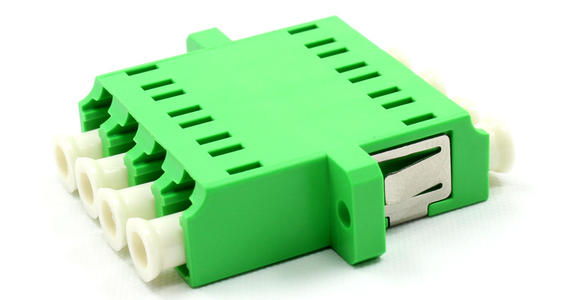

光纤耦合器

一、光纤耦合器的原理

可以分为熔融拉锥型和平面波导型两种,熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成;平面波导型是微光学元件型产品,采用光刻技术,在介质或半导体基板上形成光波导,实现分支分配功能。

这两种型式的分光原理类似,它们通过改变光纤间的消逝场相互耦合(耦合度,耦合长度)以及改变光纤纤半径来实现不同大小分支量,反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点,目前成为市场的主流制造技术。

熔融拉锥法就是将两根(或两根以上)除去涂覆层的光纤以一定的方法靠扰,在高温加热下熔融,同时向两侧拉伸,最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度,可得到不同的分光比例。

把拉锥区用固化胶固化在石英基片上插入不锈铜管内,这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致,在环境温度变化时热胀冷缩的程度就不一致,此种情况容易导致光分路器损坏,尤其把光分路放在野外的情况更甚,这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

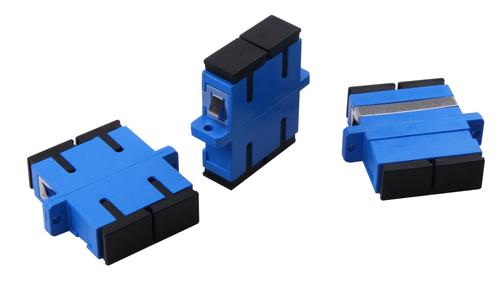

光纤耦合器

二、光纤耦合器的作用

光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明绝缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二极管,受光器为光敏二极管、光敏三极管等等。

光纤耦合器的作用是实现光信号分路/合路,或用于延长光纤链路的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。主要作用为:

将光信号转化为电信号

将多模信号耦合成单模信号

使两个光纤接头的截面光纤孔导通

使两组光信号互相联通光

以上就是关于“光纤耦合器的原理以及作用”详细介绍,如果您还有其他问题,可以随时咨询我们。
