光纤耦合器怎么使用,分类有哪些?

光纤耦合器在使用时，将两端光纤线路连接到耦合器的接口上，从而使两段光纤精密对接，发射光纤输出以大限度的耦合到接受光纤中。光纤耦合器按耦合光纤的分类分别是：SC光纤耦合器、LC光纤耦合器、FC光纤耦合器以及ST光纤耦合器等。

光纤耦合器的使用方法

1、光纤耦合器又称分歧器、连接器、适配器、光纤法兰盘，是用于实现光信号分路／合路。

2、或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

3、在使用中，将两段光纤线路连接到光纤耦合器的两个接口上，然后在组合到一起。

4、一般使用在光纤与光纤之间进行可拆卸的连接，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能大限度地耦合到接收光纤中去。

5、并使其介入光链路从而对系统造成的影响减到小。胜为生产的光纤耦合器工作环境温度在－25℃——70℃之间，插入损耗≤0。2dB，重复插拔次数≥10000次以上。

光纤耦合器按耦合光纤的分类

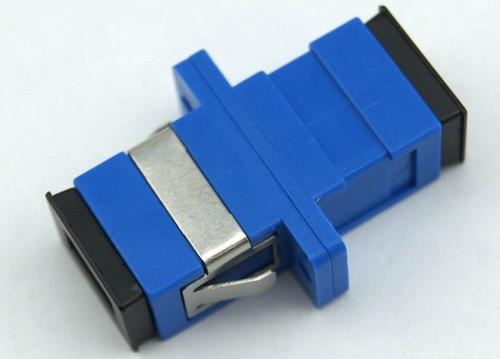

1、SC光纤耦合器：应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

2、LC光纤耦合器：应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）。

3、FC光纤耦合器：应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的多)。

4、ST光纤耦合器：应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）。

以上就是关于”光纤耦合器怎么使用,分类有哪些?“”的介绍，有相关问题请随时与我们联系。
