同叫“分路器”，2×8 和 1×8 摆在验收台上并不是“多一个口”的关系。手里那张 1×N 的参数表如果被拿来判 2×N 的来货，7.7 dB 的 2×4 会被判成超标，10.8 dB 的 2×8 也过不了 1×8 那条 10.5 dB 的线——货没有错，是表用错了。验收时该翻哪张表、订单怎么写才能让供应商也翻同一张，取决于两件事：端口形式是单输入还是双输入，以及这批货含不含连接器。光分路器的 1×N 与 2×N 在我们各封装系列页上就是两张独立的光学特性表，含连接器的条件下分别列值，下面按这两张表的口径来讲。
一、端口结构：两个输入与一个输入，对应的是两种系统接法

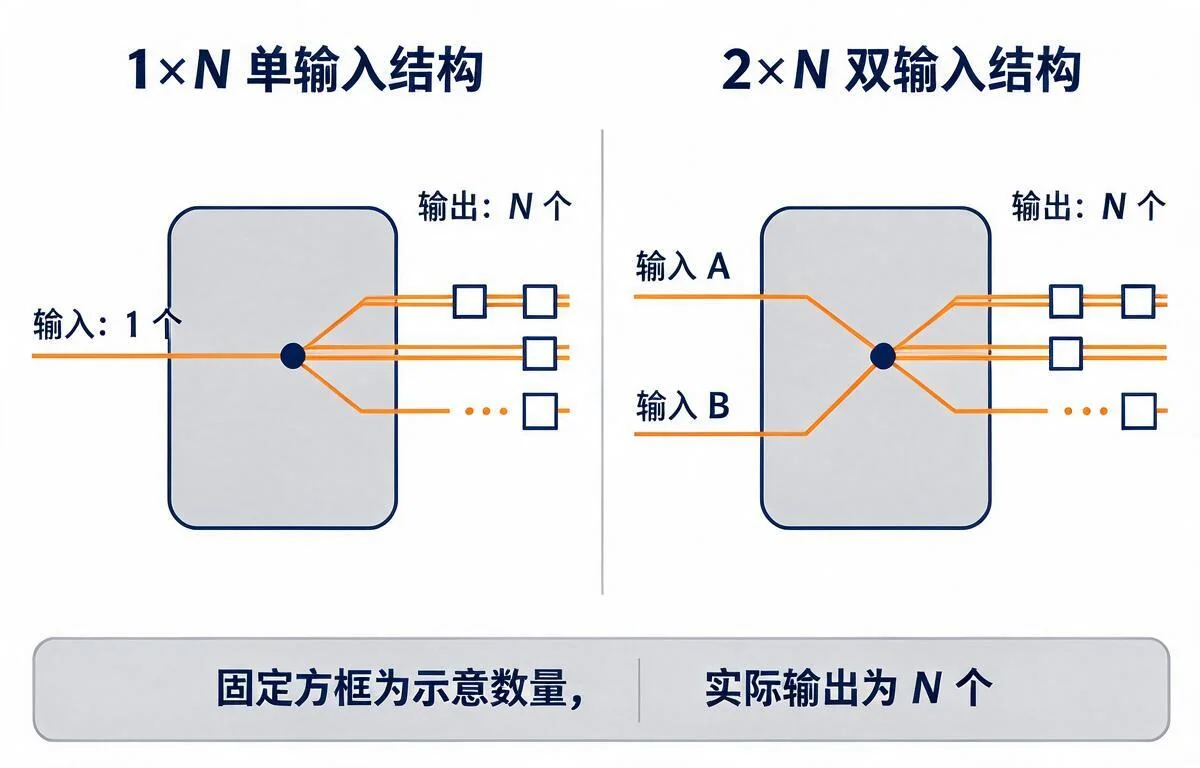

1×N 只有一个输入端口，光从这一路进、从 N 路出。典型位置是 OLT 下行到第一级或第二级分光点，把一路馈线分给若干用户侧通道；无源光分路器的应用里描述的 PON 通道关系，说的就是这种单输入形态。
2×N 是双输入端口结构：两个输入端口，N 个输出端口，两个输入都在同一只器件上。工程上用到它，通常是因为两路馈线需要互为备，A 路工作时 B 路待用，切换落在这只器件上而不是另做一套分路；或者因为双波长、双系统要从各自输入进同一个分光点，省掉一只额外的器件和一段箱内跳纤。两个输入与 N 个输出的具体对应关系以该型号的规格图为准。
无论是哪一种场合，图纸上画的是“两进”，器件就必须是双输入。这一点与分光比、端口数都无关：分光比选的是分多少路，端口形式定的是从几路进来。
这种差别在箱体装配上同样具体。1×N 的输入侧只有一根进纤，2×N 的输入侧是两根，进缆根数、熔接点与盘纤走向随之变化。到输出侧差别不大：2×8 是 8 个输出端口，1×8 也是 8 个，多出来的是那个输入口。端口位总数按“输入＋输出”一起算，箱内预留的出线孔与盘纤空间才有依据；装配时输出适配器与输入侧接口还得分项核。
二、参数不可互换：2×N 有自己的插损与分光均匀性表
盒式、插片式、托盘式、子框式四个系列页上，1×N（N＞2）与 2×N（N＞2）的“PLC 光分路器（含连接器）光学特性”是并列的两张表，列头分别写 1×4…1×64 和 2×4…2×64。两表差别集中在插入损耗这一项，同档分路数下 2×N 的限值比 1×N 高 0.2～0.3 dB。
| 参数（含连接器） | 1×N 最大值 | 2×N 最大值 | 说明 |
|---|---|---|---|
| 插入损耗 ×4 | 7.4 dB | 7.7 dB | 2×4 比 1×4 高 0.3 dB |
| 插入损耗 ×8 | 10.5 dB | 10.8 dB | 2×8 比 1×8 高 0.3 dB |
| 插入损耗 ×16 | 13.8 dB | 14.1 dB | 2×16 比 1×16 高 0.3 dB |
| 插入损耗 ×32 | 17.1 dB | 17.4 dB | 2×32 比 1×32 高 0.3 dB |
| 插入损耗 ×64 | 20.4 dB | 20.6 dB | 2×64 比 1×64 高 0.2 dB |
| 分光均匀性 ×4／×8／×16／×32／×64 | 0.7／0.8／1.0／1.5／2.0 dB | 0.7／0.8／1.0／1.5／2.0 dB | 两类无差别 |
| 方向性最小值 | 55 dB | 55 dB | 两类无差别 |
| 回波损耗最小值 | 45（PC）；50（UPC）；55（APC） | 45（PC）；50（UPC）；55（APC） | 随研磨方式变化，不是插损项 |
| 偏振相关损耗最大值 | ×4、×8 为 0.2 dB；×16 及以上 0.3 dB | ×4、×8 为 0.2 dB；×16 及以上 0.3 dB | 两类无差别 |
| 工作带宽 | 1260～1650 nm | 1260～1650 nm | 两类无差别 |
表下面的注与数值同等重要，而且两类表用的是同一套写法：所有参数测试应含连接器，数值在 λ=1310/1550 nm 条件下测得；分光均匀性另按 1310 nm、1490 nm、1550 nm 三个波长测试，在 1260～1300 nm 与 1600～1650 nm 区间，该指标要在表列数值上增加 0.5 dB。
这几行注决定了三个容易出错的判法。拿裸器件的实测值直接比表里的含连接器数值，结论必然偏乐观。在 1625 nm 这类带边波长上判分光均匀性，要先补上那 0.5 dB。插入损耗没有这条带边修正，照“所有波段一律加 0.5”去判就会判错。
插损为什么比理想值高一截，把理想分光损耗拉出来对照就清楚了：1:4 等分的理想分光损耗约 6.0 dB，1:8 约 9.0 dB，1:16 约 12.0 dB，1:32 约 15.1 dB，1:64 约 18.1 dB（按 10·log10(N) 计算，不含器件附加损耗）。表里 ×8 的 10.5 dB 与 10.8 dB 分别高出约 1.5 dB 与 1.8 dB，这部分就是附加损耗与连接器带来的代价。做功率预算时直接取表里这一档的限值当分路器损耗，再另加熔接点、活动连接与其他无源件的余量，才不会到末端才发现余量不足。
两个端口形式的限值只差 0.2～0.3 dB，看上去像测试误差，性质却不同：这是同一套测试条件下两张表各自的标准值，不是同一只器件的两次测量结果。而分光均匀性、方向性、回波损耗、偏振相关损耗、带宽这五行两类数值完全一致，说明“2×N 表不能和 1×N 表混用”针对的是插损那一列，不是整张表都不一样。验收时只盯插损列逐档对号，其余按共用行判，是最省事的读法。
三、订单必须写清的四项：端口形式、分光比、端口数、是否含连接器
一份能被照着验收的分路器订单，核心是把“翻哪张表”在纸面上定死。四项缺一项，供应商就有一处可以按自己的理解填。
- 端口形式：写“1×8 PLC 光分路器”或“2×8 PLC 光分路器”，把分子写出来。只写“8 分路器”“1 分 8”这类表述，端口形式其实是空的；写“双输入 8 分路器”还不够，规格栏里要写出“2×8”这个完整写法，不能靠数量词里那个“双”字让供应商去猜。
- 分光比：写明等分还是非等分。等分器件适用上面两张表。非等分分路器另有标准口径，YD/T 2000.3-2024《平面光波导集成光路器件 第3部分：非均匀分路器》专为这类器件制定（2024-10-24 发布、2025-02-01 实施）。拿等分表去判非等分货，判据本身就是错的。
- 端口数：分光比与端口数是同一型号的两面，箱内安装要的却是端口总数。2×8 是 2 进 8 出，共 10 个端口；1×8 是 1 进 8 出，共 9 个。订单写清进出各多少，箱体配置单才好对应。
- 是否含连接器：上面整张表都是含连接器条件下的数值。要带 SC/LC 接头的成品，写明含连接器并注明接头形式与研磨方式，回波损耗要求随 PC/UPC/APC 变化；要裸纤或熔接型器件，就不能拿这张表的插损直接判：订单里要另列对应配置的插损限值、测试条件与验收文件；没有经确认的对应规格时，不以本文含连接器限值代用。
再补两项，纸面才真正落地。一项是验收依据的标准号与版本：国内 PLC 分路器的现行国家标准是 GB/T 28511.1-2024（2024-10-26 发布、2025-02-01 实施，全部代替 GB/T 28511.1-2012），通信行业标准 YD/T 2000.1-2014 同样现行。另一项是随货文件。订单里写“按 GB/T 28511.1-2024 或 YD/T 2000.1-2014 检验，并按供应商对应型号参数的《正式技术规格确认单》判值”，比只写一个标准号实用——标准给的是检验方法与技术要求框架，具体那一档的限值仍要落到这只型号的确认单上。
四、两个常见错配：按 1×N 验收 2×N，与图纸两进却下单单输入
第一个错配发生在收货环节。仓库或质检拿到 2×8 来货，手边是项目早前留存的 1×8 参数表，按 10.5 dB 判，实测 10.6 dB 就判不合格；按 2×N 的表，2×8 的限值是 10.8 dB，这一档本来就在范围内。反过来同样出问题：拿 2×N 的表去放宽 1×N 的来货，1×32 的 17.3 dB 会被 2×32 的 17.4 dB 放过，等于把本该拦下的偏差放行了。
防它不需要更多经验，只要把判定依据写进检验记录：表头加一栏“端口形式”，取值 1×N 或 2×N，与所引参数表一一对应。这样即使同一批次两种货同时到，也不会串表。
第二个错配发生在设计与下单之间。图纸上画了 A、B 两路馈线互为备、进同一只分路器，下单时却按单输入 1×8 写。供应商照单发货，来的是只有一路输入的器件，备用馈线无处接入。现场要么改设计增加一只器件、在箱内多占一个槽位，要么把备用馈线接到别处，链路冗余的初衷就落了空。这类错配在成品上看不出来，只有把“端口形式”当成设计参数、与分光比并列写进图纸与物料清单，才在纸面上拦得住。
五、箱内槽位与适配器数量要按对应表核算

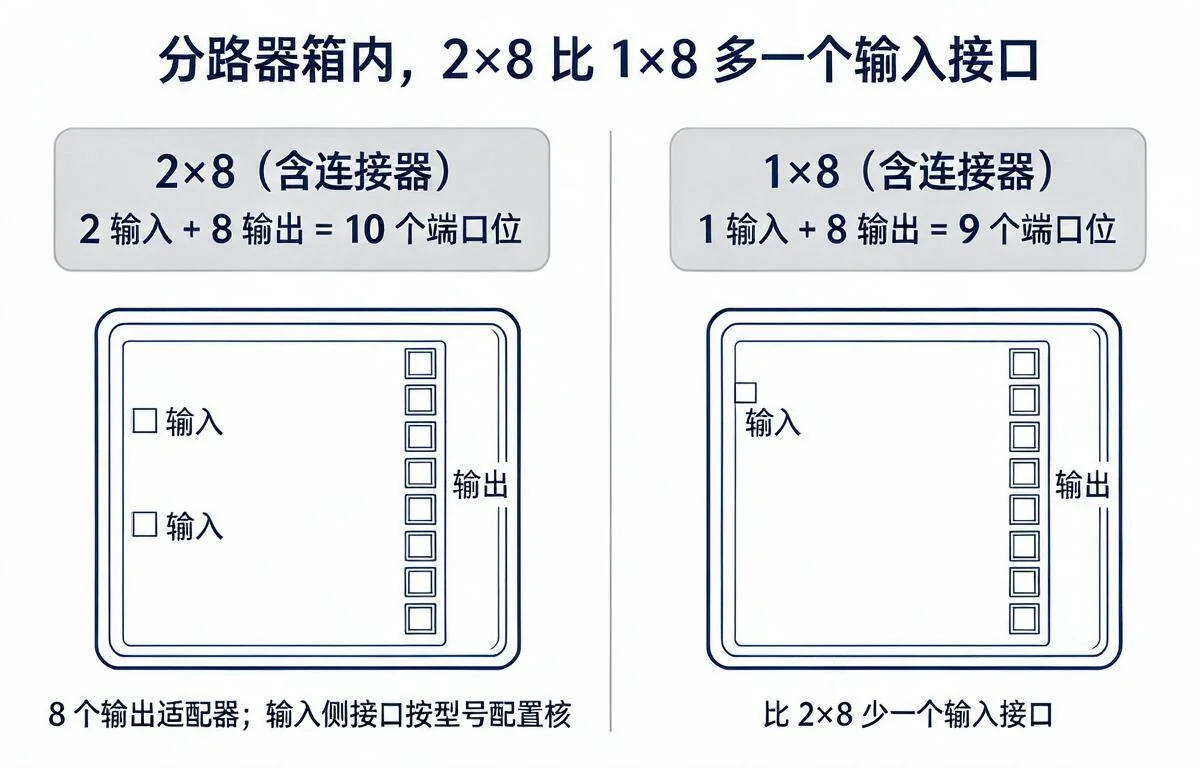

分路器装进分路器箱时，账要按端口形式算，不能按分光比的字号算。1×8 与 2×8 的输出都是 8 个，差的只是那个额外的输入口：前者共 9 个端口，后者共 10 个。适配器不能笼统按总端口数配：输出适配器按 N 个输出端口核，两款都是 8 个；输入侧接口是否以适配器成端、配几只，要按对应型号规格图或箱体配置表确认，这里不默认与输出适配器同类型同数量。出线孔、盘纤空间与停泊位则按总端口位数核——2×8 是 10 个，1×8 是 9 个，差的那一个就在输入侧，凭分光比的字号估会把它漏掉。
槽位这一项要看具体箱型，各型号的配置表并不统一。16芯塑料分路器箱 HJ-GFS-KSW-16E 的配置表写的是插片式 SC 分路器可选 1:4、1:8、1:16，最大 2 个槽位，进线孔 3 进 18 出；16芯SMC分路器箱 HJ-GFS-KCW-16B 同样最大 2 个槽位，可选 1:4、1:8、1:16，进线孔 2 进 2 出，熔纤盘 12 芯最大可配 2 块；SMC光分路器箱 HJ-GFS-KCW-32B 则预留 4 个槽位，可选到 1:32，熔纤盘同为 12 芯可配 2 块。三张配置表说的是同一件事：能装几只、装到哪一档，由箱型号写定，不由项目方按需放大。
据此核算 2×N 的箱内占用，顺序应当是：先定端口形式与分光比，得出端口位数；再查箱型号配置表允许的分路器规格与槽位数；最后分开核两项——出线孔与盘纤空间能否放下这个端口位总数，输出适配器是否够 N 个，输入侧接口按该型号配置确认。上面这三款箱的分路器规格上限是 1:32，2×N 型号与它们并列时，要按供应商该型号的参数表确认是否落在箱体允许安装的规格内，而不是默认“槽位够就能装”。这一步省掉，箱到场后常遇到的是槽位有、接口不够，或者规格能上、盘纤放不下。
六、四栏清单：端口形式—分光比—含连接器—验收依据
把上面几节压成下单前过一遍的四栏，每一项都能被供应商和质检各自核到实处。
| 端口形式 | 分光比与端口数 | 是否含连接器 | 验收依据 |
|---|---|---|---|
| 1×N（单输入） | 1:4／1:8／1:16／1:32／1:64；端口数 = 1 + N | 含连接器：写接头形式（SC/LC）与研磨方式；不含：注明裸纤或熔接型 | 1×N（含连接器）插入损耗限值 7.4／10.5／13.8／17.1／20.4 dB；均匀性 0.7～2.0 dB；回损 45/50/55 dB |
| 2×N（双输入） | 2:4／2:8／2:16／2:32／2:64；端口数 = 2 + N | 含连接器：写接头形式（SC/LC）与研磨方式，并写明两个输入端口；不含：注明裸纤或熔接型 | 2×N（含连接器）插入损耗限值 7.7／10.8／14.1／17.4／20.6 dB；均匀性、方向性、回损按共用行判 |
| 非等分 | 按设计要求的各支路百分比，不按等分表取值 | 含连接器：写接头形式（SC/LC）与研磨方式；不含：注明裸纤或熔接型 | 按非均匀分路器的标准与供应商确认单，不适用上面两张等分表 |
用法是逐行填、不跳栏。端口形式填错，第四栏必然引错表；分光比与端口数填错，第五节的箱体账跟着错；含连接器那一栏空着，第四栏的限值能不能用就说不清——这套数值本身就以“测试应含连接器”为前提。验收依据一栏不要只抄限值，把“插入损耗按 λ=1310/1550 nm 测、均匀性带边另加 0.5 dB、该型号标准值以双方确认的《正式技术规格确认单》为准”一并写上，来货才有可比的口径。
还有一处容易留白：同一项目里 1×N 和 2×N 并存时，检验记录要能按型号追溯到对应的那一列。建议记录表给端口形式单列一栏、给分光比单列一栏，两个字段组合起来唯一对应一张表的一格。这样即使两批货同时进检，也不必靠记忆去分辨哪张表属于哪只器件。
需要把这批分路器连同箱体一起配齐的，把端口形式、分光比、接头形式与研磨方式、是否随箱预装以及项目要求的标准版本发过来。我们会按对应型号的参数表核一遍再给报价，避免槽位、适配器与端口数对不上；图纸上已经画了两进的，请在询价时一并说明。
