一条 96 芯主干在小区入口的人井里做直通接续，和同一段主干在楼前用不剪断口分出十几条皮线入户，是两件不同的活。前者先看 4 个缆口够不够、熔接盘装不装得下；后者先看光缆要不要剪断、分歧从哪里出、盒内要不要放适配器和分路器。把这些问题拆成三笔账——进缆、分支、熔接点——再对照型号，光缆接头盒选型会清楚很多。本站ODN 产品中的这四款接头盒，缆口、缆径、盘位与安装方式各不相同，下面按这三个维度逐项对照。
一、先算三笔账
进缆：几根缆，每根多粗
卧式光缆接头盒与卧式双端光缆接头盒都是 4 个缆口、二进二出，适配 Ф10~18 的光缆；多分岐型用 6 根 Φ20mm 圆形进出管，既能进最大 Φ20mm 的主干，也能进 2*3mm、Φ5mm 的皮线；特殊型接续盒留了 1 个不剪断光缆口和 1 个分歧缆口（均适配 10~17.5mm），另有 16 个出缆口走 2*3 皮线或 3~8mm 圆缆。暂时空置的缆口用堵头封住，堵头在四款的标配件里都有。
把根数与各自外径列成一张表，对照四款的缆口配置，很快就能排除一两个型号：Ф10~18 的主干对应 4 个缆口的两款卧式，最大 Φ20mm 的主干与 2*3mm、Φ5mm 皮线对应多分岐型的 6 根 Φ20mm 管，需要不剪断分歧的段落则看特殊型的 16 个出缆口。缆口对上之后，再看盘位、密封与安装方式。
分支：直通、分歧，还是分光
直通接续只要求两端进、两端出，二进二出的 4 缆口结构就够。分歧是主干分出多条小缆，出缆口的数量决定能带多少个分歧点。分光则在盒内放 PLC 分路器，一芯光分成多路，再以皮线或尾纤出盒。这三种活对盒内空间的要求不同，先把分支方式定下来，再谈容量才有意义。
熔接点：盒内要接多少芯
盒内的熔接盘按每盘 24 芯或 144 芯配置，能安放的是熔接点，不是过缆芯数。直通段按要通过的芯数计，分歧段的分歧芯同样占熔接位置；用熔接点数除以每盘芯数、向上取整，就是需要的盘数，且不超过该型号的盘位。
二、四款产品对照
| 产品 | 缆口与进出缆 | 适用光缆直径 | 纤盘与标称容量 | 密封与开启 | 安装方式 |
|---|---|---|---|---|---|
| 卧式光缆接头盒 | 4 个缆口，二进二出 | Ф10~18 | 3 张 24 芯熔接盘，单芯最大 72 芯 | 机械式密封，标注 IP68；螺母挤压密封 | 架空、管道 |
| 卧式双端光缆接头盒 | 4 个缆口，二进二出 | Ф10~18 | 6 个盘位，可配 24 芯或 144 芯纤盘；按 6×24 为 144 芯，按 6×144 为 864 芯 | 机械式密封；四周搭扣、无螺丝、可重复开启；可分开螺母 | 架空、管道 |
| 多分岐型光缆接头盒 | 6 根 Φ20mm 圆形进出管 | 最大 Φ20mm；也可进 2*3mm、Φ5mm 皮线 | 熔接能力按盘位与配置核定；盒内可装 1 只 1:32 盒式 PLC | 机械式密封，标注 IP68 | 壁挂、管道、架空、地埋 |
| 特殊型接续盒 | 不剪断光缆口 1 个、分歧缆口 1 个、出缆口 16 个 | 不剪断口与分歧口 10~17.5mm；出缆口 2*3 皮线、3~8mm 圆缆 | 4 张 24 芯纤盘，最大 96 芯 | 机械式密封，标注 IP68；无螺丝、翻页式 | 壁挂、架空 |
缆径不合或缆口数不够时，容量再大也装不进去；缆口合适而盘位不足时，现场只能加盒子或改设计。
三、管道与架空：卧式两款怎么分

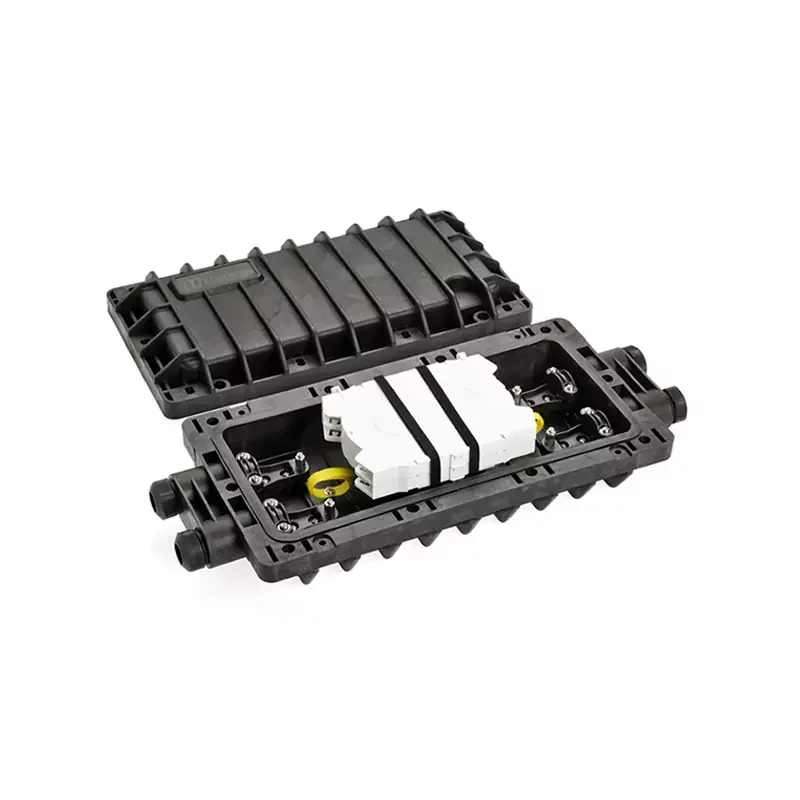

卧式光缆接头盒：72 芯以内的直通段
管道人井里做 48 芯直通，4 个二进二出缆口接两根进缆、两根出缆，Ф10~18 的缆径范围覆盖常见主干；3 张 24 芯熔接盘按 48 芯占 2 张，留 1 张余量。盒内固定板与钢芯加强芯固定装置一体设计，减少空间占用并增大贮纤容量；光缆用螺母挤压密封，盒体为机械式密封。
如果这条链路近期可能扩到 72 芯，3 张盘刚好装满，扩容就没有空间了。该型号适用于架空与管道安装；杆上固定需另配架空安装件。

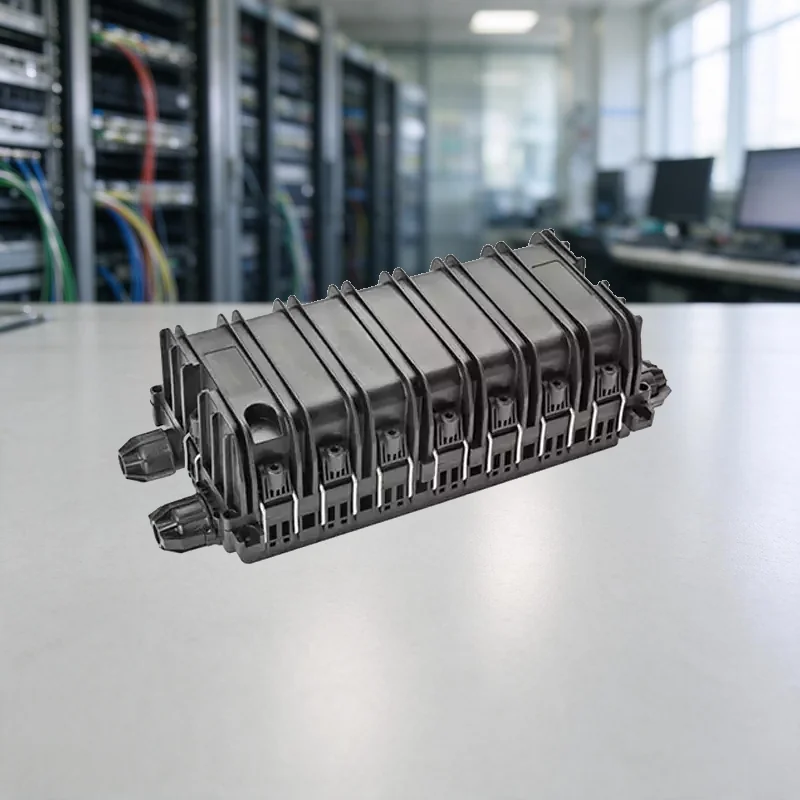

卧式双端光缆接头盒：盘位多，搭扣开启
缆口配置与卧式相同（4 个二进二出、Ф10~18），盘位增至 6 个：配 24 芯纤盘为 144 芯，配 144 芯纤盘为 864 芯。四周搭扣、无螺丝，可重复开启，光缆侧用可分开螺母，安装方式仍为架空与管道。需要定期查障、可能反复开盒的段落，这种搭扣结构比逐颗拧螺丝省事。
96 芯直通接续只需 4 张 24 芯盘，6 个盘位留得下扩容空间。864 芯为 6 个盘位全部配 144 芯纤盘时的标称上限；询价时请明确盘型与盘数。
四、分支与分光：多分岐与特殊型

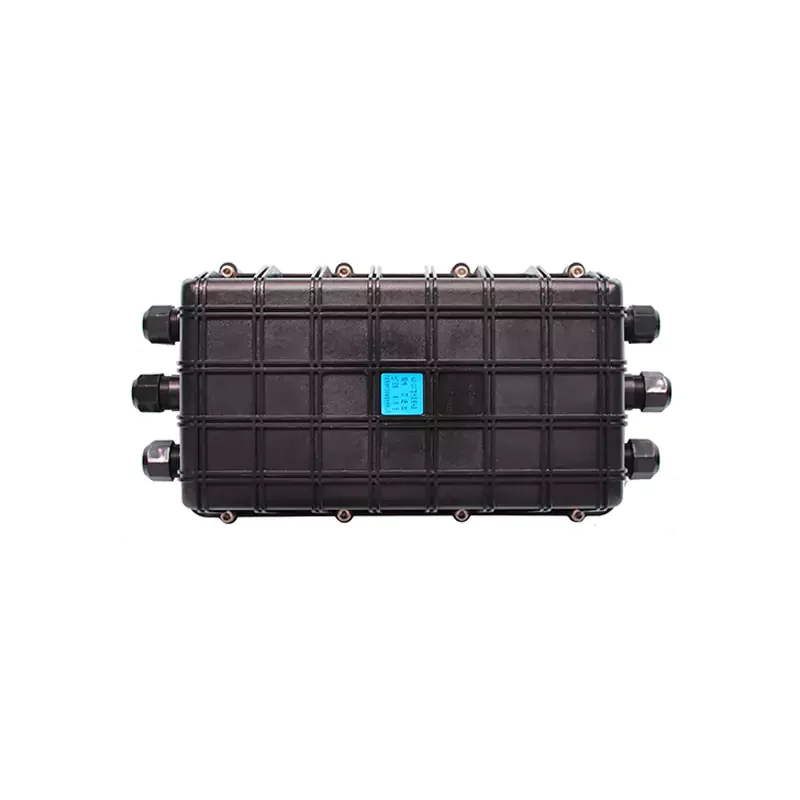

多分岐型光缆接头盒：FTTH 分光段
6 根 Φ20mm 进出管把主干与皮线分开走：主干占其中一根或数根，2*3mm 与 Φ5mm 皮线从其余管口进出，盒内装 1 只 1:32 盒式 PLC 完成分光，这是光纤到户分光段常见的用法。安装方式覆盖壁挂、管道、架空与地埋，杆上安装需另配架空安装件；接地组件与尾纤按项目选配。
同一 Φ20mm 管口如需同时穿多根皮线，应在询价时注明每孔皮线数量与外径，由对应密封组件配置确认。

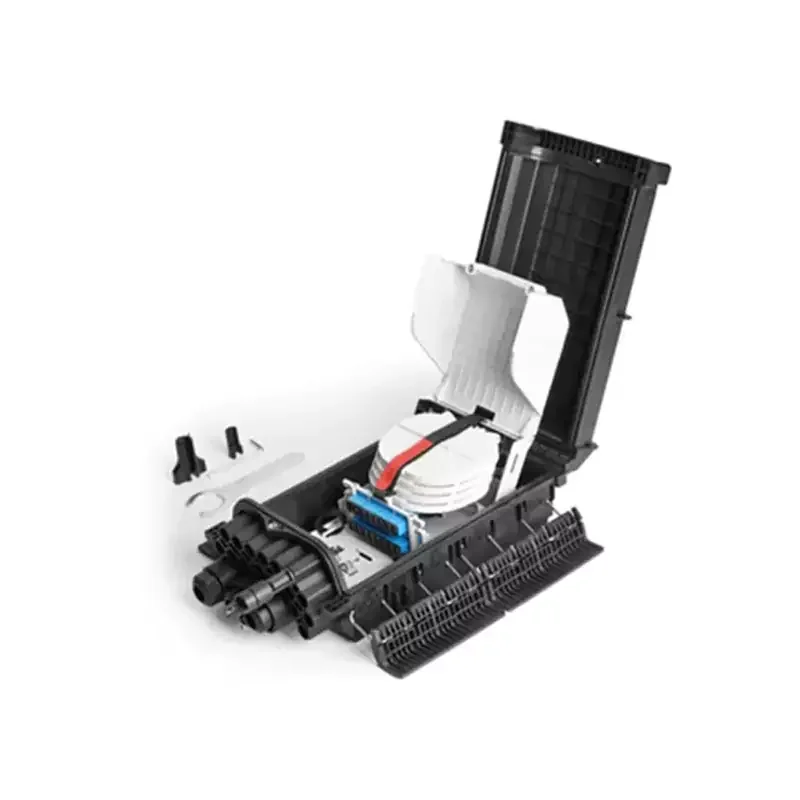

特殊型接续盒：不剪断分歧与 SC 端接
1 个不剪断光缆口加 1 个分歧缆口，对应“主干不断、分歧接入”的施工顺序：未分歧纤芯在盒内贯通，被分歧纤芯接续后从 16 个出缆口出 2*3 皮线或 3~8mm 圆缆；两个缆口都适配 10~17.5mm 光缆，4 张 24 芯纤盘提供 96 芯熔接容量，16 个 SC 适配器位置与 2 个 1:8 微型分路器位置用于端接与分光。安装方式为壁挂与架空。
需要在主干光缆不切断的条件下分出用户点时，这类配置可以把分歧与 SC 端接放在同一只盒子里完成；不剪断口不等于业务不中断，割接窗口、被分歧纤芯的接续顺序与业务影响仍按项目方案安排。
五、容量怎么算：盘位乘每盘芯数
| 产品 | 盘位 | 每盘芯数 | 标称容量 |
|---|---|---|---|
| 卧式光缆接头盒 | 3 | 24 | 72 芯 |
| 卧式双端光缆接头盒 | 6 | 24 或 144 | 144 芯或 864 芯 |
| 特殊型接续盒 | 4 | 24 | 96 芯 |
| 多分岐型光缆接头盒 | 按配置核定 | 按配置核定 | 熔接容量单独核定，不按 1:32 分光路数折算 |
前三款列明盘位的产品，标称容量由盘位乘每盘芯数得出：3 × 24 = 72，6 × 24 = 144，6 × 144 = 864，4 × 24 = 96。多分岐型不按分光路数折算熔接容量，其盘位与每盘芯数按所选配置计算。
需要多少盘位，取决于盒内要完成多少个熔接点。72 芯直通就是 72 个点，3 张 24 芯盘刚好装满；48 芯直通占 2 张盘，剩 1 张。若只计算 12 条分歧尾纤与引出纤的熔接，12 个熔接点占半张 24 芯盘；主干是否开断及主干侧接续点需另行计入。
按标称上限满配，盘纤与后续查障都会变得拥挤；预计扩容时，按扩容芯数与每盘芯数预留盘位或盒内空间。
六、标配与选配：报价前核对
四款接头盒随盒提供盒体、密封原件、熔接保护管、堵头、绝缘胶布、扎带、壁挂安装件、湿纸巾、专用扳手与光纤保护软管。架空安装件与气嘴在选配件里，杆上安装或需气嘴做气密检查时单独下单；多分岐型另有接地组件与尾纤可选。
多分岐型可安装 1 只 1:32 盒式 PLC，特殊型接续盒可安装 16 个 SC 适配器和 2 个 1:8 微型分路器；是否需要随盒成套、采用哪种分光配置，请在询价时说明。
七、直埋、防护等级与安装条件
多分岐型的常规安装方式包含壁挂、管道、架空与地埋；卧式与卧式双端为架空、管道；特殊型接续盒为壁挂、架空。卧式、多分岐型与特殊型接续盒标注 IP68，盒体为机械式密封；卧式双端光缆接头盒采用机械式密封与搭扣开启结构。项目有直埋要求，或对防护等级有具体要求时，把敷设方式、地下水位、埋深与所需等级一并写入询价条件，据此匹配型号与配置。
八、现场安装与验收
- 进缆孔密封件按该型号的安装说明装到位，螺母或搭扣按说明压紧，空置缆口用堵头封住。
- 盒体的固定位置与紧固方式，按该型号所列安装方式、安装说明和项目方案确定，并配用对应的壁挂或架空安装件。
- 余纤盘留长度与弯曲半径按所用光缆、光纤及熔接盘的要求和项目方案预留，满足对应产品说明的最小弯曲半径；进缆走向与密封按项目施工规范和该型号安装说明处理。
- 架空安装件、接地组件按项目配置补齐；需要用气嘴做气密检查时，按该型号说明与项目要求执行。
- 逐芯衰减、整段链路复测与记录留存等验收项目，按项目验收方案执行。
把项目条件列成一张确认表，选型基本就定了：敷设方式（架空、管道、直埋、壁挂）、进出缆根数与各自外径、需要接续的芯数、是否分歧、盒内是否需要 PLC 或 SC 端接、防护等级要求、杆上还是墙面固定。带着这张表对照ODN 产品中的参数，或直接联系我们核对《正式技术规格确认单》，比先报一个“多少芯的接头盒”更快拿到可用配置。
