在FTTX接入网的汇聚点上，一台免跳接光缆交接箱的做法和普通光交箱很不一样：配线光缆进了箱，纤芯在托盘上与工厂做好的尾纤熔接，却没有装上连接器去插适配器，箱里也看不到成捆的跳纤。光易通信对免跳接的定义是：免跳接光缆交接箱是FTTX接入网中的汇聚点，箱内配线光缆（用户侧光缆）直接用尾纤终端（但不成端），尾纤可直接连接至光分路器端口或局向光缆成端的法兰；或光分路器侧直接尾纤终端，尾纤可直接连接至用户侧光缆成端的法兰。
这段定义里有三个动作要分开看。“尾纤终端”是光缆纤芯在12芯熔接配线一体化模块里与尾纤熔接，落在熔接点上，不算活动连接。“不成端”指配线光缆本身不另设成端端口；它不与自己的连接器成端，而是靠尾纤与其后的分路器端口、或对方已成的法兰与适配器配合。“直连”则是尾纤自带的连接器直接插进分路器端口，或插进局向光缆成端那一侧的法兰。三个动作连起来，一根纤芯在箱内只经过一次对接，中间没有跳纤。
光缆交接箱选型的常规做法正好相反：主干、配线两侧分别成端，再用跳纤把两层对应起来。免跳接去掉的正是这一步，箱内的对应关系在熔接台上已经确定，之后靠编号和盘纤顺序维持。
两条直连路径，对应两种分光位置
免跳接的两条直连路径，分别由箱内的两侧发起：一侧是配线光缆的尾纤，另一侧是分路器的尾纤。哪一侧发起，就看设计上哪一侧用尾纤终端、哪一侧对方已经成端，以及分路器装在箱内还是上游机房。

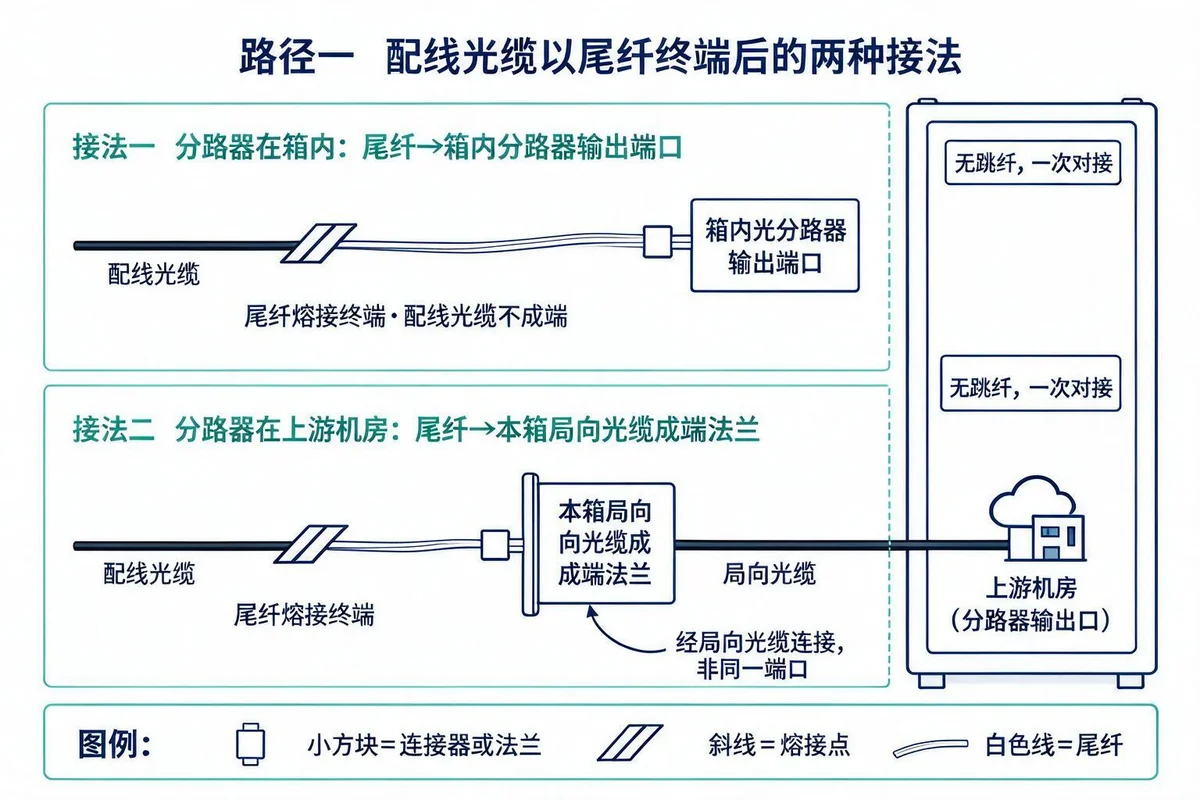

路径一：配线光缆以尾纤终端，直连分路器端口或局向光缆成端法兰
配线光缆在箱内只与尾纤熔接，自身不装连接器，因此它在箱内这一侧永远是“尾纤终端”。这根尾纤的连接器插到哪里，取决于分路器装在哪。
分路器模块在箱内时，尾纤插进分路器对应的输出端口，端口就在箱内这一排模块上。一级分光的节点多这样布置。
分路器放在上游机房时，分路器的输出先经局向光缆来到本箱，局向光缆在箱内成端，形成一排可供插接的法兰，配线侧的尾纤连接器插在这排法兰上。这里有两个物理对象容易混淆：法兰属于局向光缆的成端侧，位于本箱；分路器输出口在上游机房的设备上，两者隔着一段局向光缆，并不是同一个端口。竣工标签建议同时写清本箱法兰号、局向光缆纤号和上游分路器端口号三项，否则日后查一条用户线，三层都要重找一遍。
路径二：分路器侧以尾纤终端，直连用户侧光缆成端法兰
另一种做法把“尾纤终端”放在分路器一侧：分路器的每个输出口在箱内接出尾纤，这些尾纤的连接器直接插到用户侧光缆成端那一侧的法兰上。用户侧光缆在这里是成端的，它的连接器与分路器侧尾纤在法兰上对接，一次对接完成，箱内同样没有跳纤。法兰承担的只是把两段已经做好的连接器对接起来，不再增加一段跳纤。
和传统跳接比，少掉的究竟是什么
“减少1个活接头损耗、去除跳纤、减少适配器与跳纤损坏引起的故障”，这是光易通信对免跳接的定性比较，没有给出测试条件。把这个变化落到箱内结构上，要按每根纤芯经过几处活动连接来数，而不是数适配器有多少只。
对照项 | 传统跳接 | 免跳接 | 对工程与运维的影响 |
|---|---|---|---|
箱内对应关系的形成方式 | 主干侧与配线侧分别成端，再用跳纤把两端连通 | 配线或分路器侧尾纤终端后直连对方端口或法兰 | 改接方式随之改变：跳接靠拔插跳纤，免跳接靠熔接时定序 |
每根纤芯的活动连接（按纤芯计） | 跳纤一端插主干侧适配器、另一端插配线侧适配器，共两处活动连接 | 尾纤连接器直接插入对方端口或法兰，只在对接处形成一处活动连接，仍保留活接头 | 每条相关路由少一处活动连接，即公司所述“减少1个活接头” |
跳纤 | 随业务增长，箱内跳纤数量随之增加 | 不用跳纤连通，箱内没有成捆跳纤 | 少了跳纤弯折、挤压、误碰这一类故障源 |
适配器 | 两侧成端用到的适配器，外加跳纤插拔反复占用的适配器端口 | 适配器只保留真正需要对接的位置 | 适配器数量下降，插回损复测的对象相应减少 |
故障定位 | 查一根纤要先顺着跳纤跟到对端，业务越多跟得越慢 | 熔接顺序与端口一一对应，按编号即能定位 | 故障点集中到熔接点和少量对接处 |
第二行是按结构计数的说法：熔接点不算活动连接，免跳接也不是没有活接头，只是从跳纤两端的两次减为对接处的一次。公司只给出了“减少光路由1个活接头”这一结论，没有附测试条件，所以这里不做实测意义上的换算。核对工程量清单时还要注意另一层差别：适配器数量少，不等于每个路由的活动连接按同一比例减少，两者的统计基数并不相同。
什么节点适合免跳接，什么节点不要换
判断可以压缩成一句话：节点开通之后，主干到用户的对应关系还会不会经常变。会变的部分越多，越需要一块能拔插调度的跳接面板；基本不变的部分，免跳接把维护面收窄到了熔接。
适合的情形
新建小区、成片开发的住宅区、园区弱电总包项目，用户分配在设计阶段已基本排定，后续只是按户陆续开通，这类配线点用免跳接可以省掉成捆的跳纤和大量重复的适配器插拔。
主干与配线之间以固定分光比集中分光、运营商侧不再频繁调整分光级数的节点，同样适合。箱内的对应关系随熔接一次确定，调度工作被前移到了设计阶段。
存量节点改造另有一组条件：原有对应关系本身稳定、改造后不再频繁改接，现场也具备熔接与复测的条件，缺一条都不宜硬换成免跳接。原有跳纤往往已经纠缠，改造时要把拆下的跳纤和空出的适配器统一回收，避免两种方式混在同一档口。
不建议的情形
业务频繁变更的政企专线、政府与医院等点对点接入点，经常要把同一节点上的某几芯从A端改到B端。免跳接没有可拔插的对应关系，改一次就要重新熔接一次，夜间割接窗口内还要完成熔接、复测和记录，难度明显高于拔插跳纤。这类节点保留传统跳接更实际。
需要预留大量备用端口、随时在线换带宽或临时转接抢修的节点也不建议。调度能力本身就是这类节点的功能，免跳接把它当成不需要，换到具体业务上就会暴露。
已经按传统跳接设计、图纸里明确列了跳纤和适配器配置的改造项目，如果只换箱体不调整设计，会出现箱内无跳纤、清单里却按跳纤报量的对不上，验收时也说不清责任。要么把整段设计一并调整，要么维持原方案。
两种免跳箱体怎么选容量：144芯不锈钢板与288芯盒式SMC
光易通信目前可对照使用的两种免跳箱体，是免跳光缆交接箱（不锈钢板，144芯）和盒式免跳光缆交接箱（SMC，288芯）。两者的模块、适配器类型与成端对象一脉相承，差别集中在容量、箱体材质和外形尺寸。选容量前先确认箱体尺寸和基座能不能放下，再核对纤盘容量。
对照项 | 免跳光缆交接箱（不锈钢板） | 盒式免跳光缆交接箱（SMC） |
|---|---|---|
箱体材料 | 不锈钢板，双层结构，中间充隔热材料 | SMC（玻璃纤维增强不饱和聚酯塑料）高温模压 |
纤盘容量 | 144芯 | 288芯 |
外形尺寸（mm） | 1080×600×320 | 1450×750×320 |
模块 | 12芯熔接配线一体化模块 | 12芯熔接配线一体化模块 |
标配托盘与熔接保护管 | 12芯一体化托盘12只、熔接保护管144根 | 12芯一体化托盘26只、熔接保护管288根 |
可安装适配器 | FC、SC | FC、SC |
成端对象 | 单芯光缆、带状光缆 | 单芯光缆、带状光缆 |
选配适配器 | SC或FC，各144只 | SC或FC，各312只 |
选配尾纤（按接口类型二选一） | SC尾纤12条或FC尾纤12条 | SC尾纤26条或FC尾纤26条 |
箱门 | 特种密封门封、防水门锁、三点式门销 | 特种密封门封、防水门锁、三点式门销 |
光缆固定与接地 | 配光缆固定组与接地保护装置 | 配光缆固定组与接地保护装置 |
表中数值均为产品页标准值，实际配置以对应型号经双方确认的技术规格为准。用托盘数反推容量时会出现一处差值：不锈钢板箱标配12只12芯托盘，整盘算正好144芯，与纤盘容量一致；盒式SMC箱标配26只12芯托盘，整盘算为312芯，而页面标注的纤盘容量是288芯。容量按页面标注值报，不在清单里自行改成312芯。
容量按什么算
以用户侧配线容量为基数：单个节点最终要容纳的用户侧纤芯数，加上为该节点预留的扩容余量，总数不超过箱体的纤盘容量。余量按项目习惯取值，在设计说明里写到具体数字，不留给施工方自己估。
举一个算例（示例计算，不代表任何实际项目）：某小区配线节点规划用户侧占用96芯，另预留34芯余量，合计130芯，低于144芯，144芯规格可以覆盖，箱体高度约1.08米，适合装在原本预留好的落地基座上；同一片区把两个相邻节点合并成一个汇聚点时，用户侧占用增至210芯，再预留30芯，合计240芯，超过144芯但不超过288芯，就要改用288芯规格，箱体高度约1.45米，基座尺寸、箱前通道和吊装方式也随之调整。这个算例只演示计算顺序，两种箱体的外壳尺寸并不通用。
材质怎么取舍

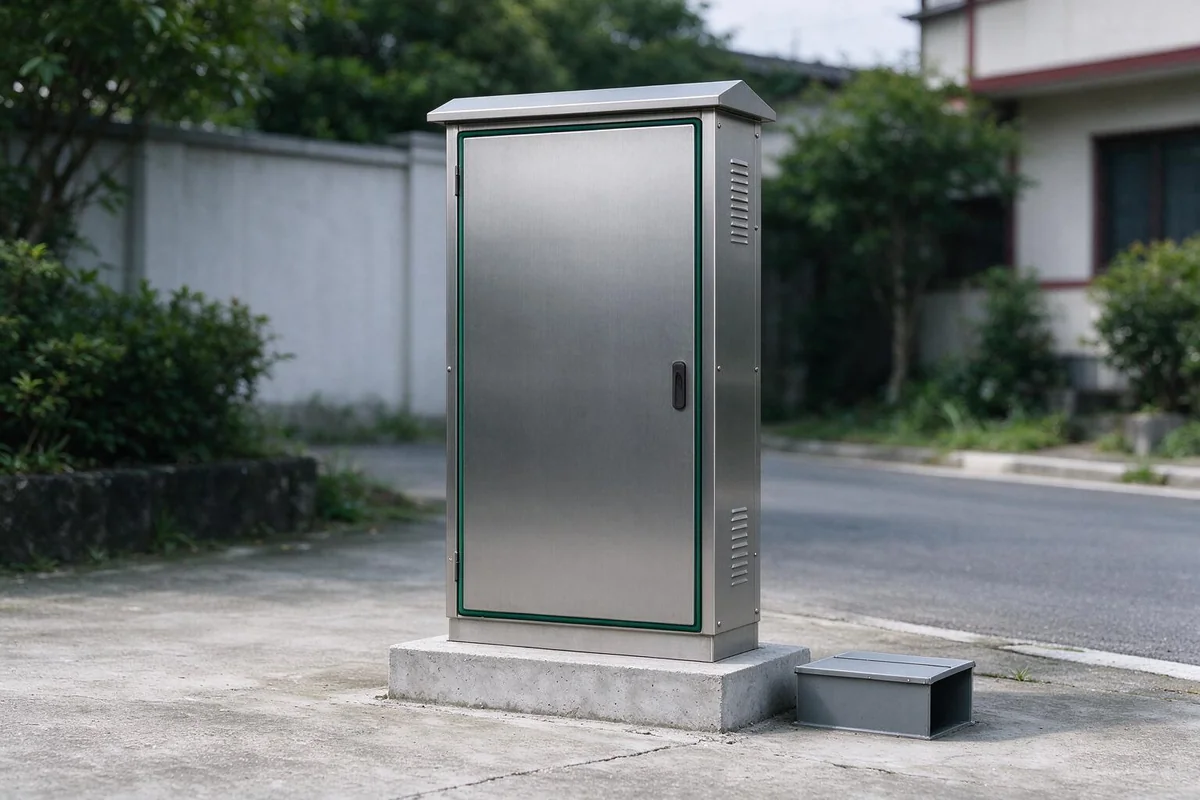

不锈钢板箱体强度高、防老化、抗腐蚀，能抵御意外或恶性破坏，双层结构中间充有隔热材料，用于防止箱内水汽凝结，适合路边、易受碰撞或人为干扰的位置。SMC箱体经高温模压成型，防老化、抗辐射，表面不需额外防护，箱体厚实、隔热，同样用于减少箱内水汽凝结，适合外观需长期保持、金属件维护条件有限的场所。
两者都采用特种密封门封、防水门锁和三点式门销。挑材质时别只看壳体，箱门密封和门销结构对箱内结露的影响往往比壳体材质更直接。
施工与验收要盯住的五个位置
免跳接箱的工序并不比跳接箱少，只是挪了位置：跳纤布放少了，熔接定序和尾纤插接的准确性要求反而更高。下面几条既来自产品配置，也对应现行规范。《通信线路工程验收规范》GB 51171-2016第9.1节要求箱内光缆及尾纤、适配器的安装位置、路由走向和固定方式符合设计与产品说明书，这是后面所有细节的总纲。
成端方式要统一
两端采用同一种成端方式，是这一方案能成立的前提。配线光缆在箱内用尾纤终端、不成端，上游机房或对端如果也是尾纤直接插ODF端口，全程就只保留熔接点和对接点；一端做成尾纤直连、另一端却在中间节点上成端再加跳纤，活动连接会重新出现，免跳接省下的那部分等于又加了回去。开工前把每个节点的成端方式写进互联表，箱内、机房、用户端逐个标清楚。
纤序同样要统一。同规范第11.2节规定光纤成端应按纤序规定与尾纤熔接，成端后光纤号应有明显标识。免跳接缺少跳纤作为人工参照，一旦熔错顺序，排查时只能靠记录回溯，所以每一盘的纤序标识必须与竣工图一致。
尾纤与适配器选配
两种箱体都可安装FC和SC适配器，同一箱内应统一接口类型，避免一半SC、一半FC的混装。选配清单按接口类型二选一：144芯规格可配SC尾纤12条或FC尾纤12条，配合SC或FC适配器144只；288芯规格可配SC尾纤26条或FC尾纤26条，配合SC或FC适配器312只。适配器与尾纤都属可选配项而非标配，报价时按实际端口数和统一后的接口类型核对，不要直接照抄数量。
尾纤长度要按熔接托盘到适配器排的实际路径核算，盘绕时守住最小曲率半径，不设死弯。同规范要求尾纤在机架内盘绕大于规定的曲率半径，暂时不插的连接器应盖上端帽。端帽这一条在免跳接箱里常被忽略：预留的尾纤连接器裸露在箱内，粉尘进去之后，后续插上就是一只脏连接器。
光缆固定与接地

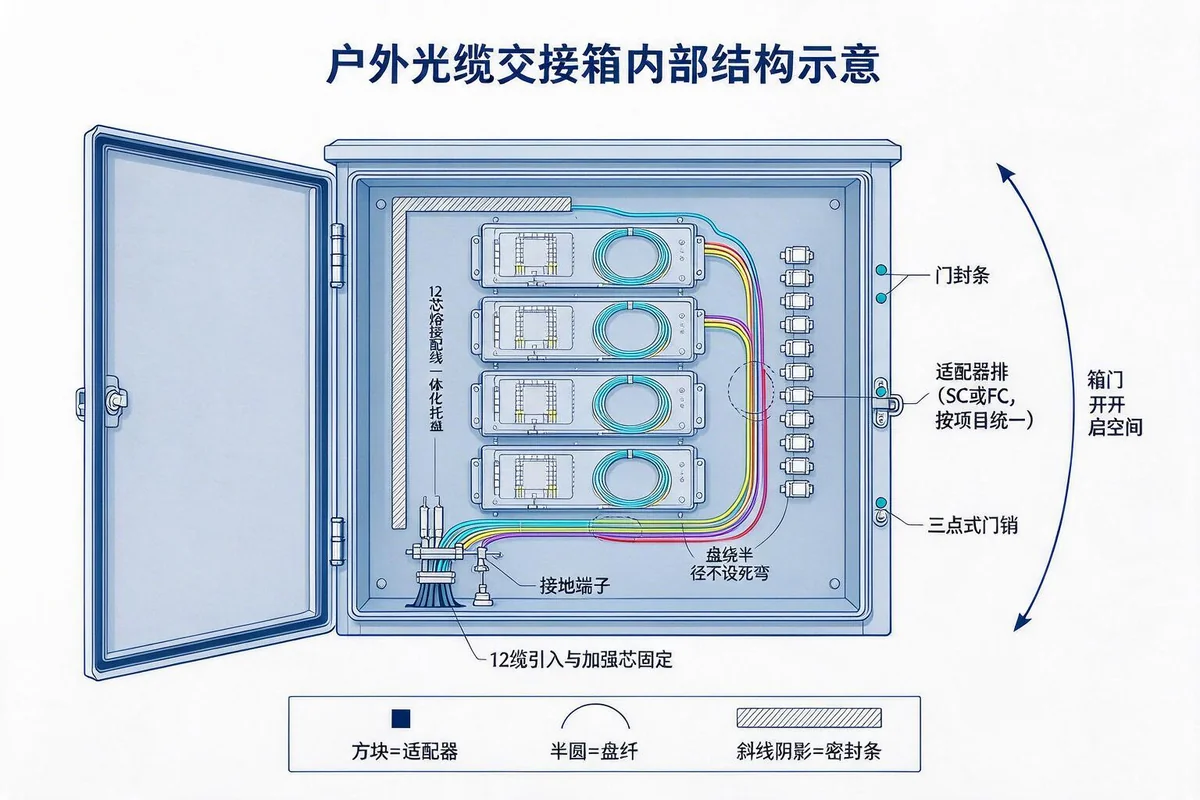

光缆进箱后先固定加强芯和外护套，再进入托盘熔接，预留盘纤在固定件之后盘放，避免熔接点在箱内受力。两种箱体都配有光缆固定组，安装位置按产品说明书，不要自行改孔。
接地要同时满足两条规定。GB 51171-2016第9.1.8条要求地线单独设置接地装置、不得利用拉线或避雷线入地，接地电阻不大于10Ω；《通信线路工程设计规范》GB 51158-2015第6.8节对交接箱地线提出了同样的电阻限值，两条一同核对。产品页给出的高压防护地与箱体绝缘电阻大于1000MΩ/500V(DC)、耐压大于3000V(DC)/1min不击穿、无飞弧，可用于进货检验和交接试验，但不能代替现场接地电阻实测。
落地安装的另一条要求同样出自该节第6.8.2条：室外落地式交接箱采用混凝土基座，基座与人（手）孔之间用管道连通而不是通道连通，基座与管道、箱体之间设密封防潮措施。基座不密封，箱底就会进潮，箱内隔热做得再好也照样凝露。
箱门密封与开启空间
门封条、门锁和门销到货时就要查。GB 51171-2016第3.10节要求箱体密封条黏结平整牢固、门锁启闭灵活可靠、箱门开启灵活、功能模块齐全装配完整，保护接地处有明显标志、设备有线序标识；密封性能按出厂检验记录核对，该节条文说明引用的行业标准对光缆交接箱箱体提出了IP65的防护要求。施工时不要用光缆或扎带压住门封条，关门后确认门销三点都咬合。
箱门开启方向的前方要留出操作空间，这一条按设计图纸核对，交底时用卷尺在现场量一遍门扇开启半径内的净空。落地式箱体验收时，按GB 51171-2016第9.1.4条核对箱体垂直允许偏差±3mm；靠墙、靠树或贴着实墙的位置会让门只能开一半，熔接和复测都受影响。箱体选址还应避开高压走廊、电磁干扰严重处和易淹没的低洼地。
免跳接不等于免维护
箱内没有跳纤，也不代表可以跳过复测。GB 51171-2016第12.1节规定的中继段竣工测试，包括光纤线路衰减系数及传输长度、通道总衰减、后向散射曲线和直埋光缆对地绝缘电阻；通道总衰减应涵盖光纤线路损耗和两端连接器的插入损耗，并按设计规定值判定。
免跳接箱里仍有熔接点和对接点：熔接质量看后向散射曲线有没有异常台阶，对接质量要看插回损。连接器的插入损耗与回波损耗限值随型号而定，按对应连接器页面的规格核对，不能把一个型号的限值套到另一个型号上；箱体标称“连接器衰减≤0.3dB”是针对连接器接口的参数，不要直接当成整条通道的预算。定期清洁对接端面、检查门封和地线，这些工作一样不能少。
下一步：把询价单写成可核对的配置
确认采用免跳接之后，报价前最好写清这几项：节点是新建还是改造、分路器装在箱内还是上游机房、用户侧实占芯数与预留余量、选144芯不锈钢板还是288芯盒式SMC、适配器统一用SC还是FC、两端成端方式如何对应、落地还是壁挂安装、改造项目的原箱尺寸与孔位。光分路器的插入损耗与分光均匀性会直接影响节点规划，分光比还没定时先算清这部分，再定箱体容量，返工的机会会小很多。
拿不准的地方，把节点图纸和上面的参数一并发给本站技术联系人核对，按对应型号的技术规格确认单回复配置，比先给一个笼统口径更省时间。
