一级分光还是二级分光，先不要从分路器型号入手，而要把分光点画在配线图上。一级分光只在一个节点完成全部分光，分路器集中安装；二级分光把分光拆成两级，第一级留在光缆交接箱或分纤箱，第二级下到楼道、单元口或更靠近用户的位置。分光点定下来，箱体才有选型依据：有没有预留分路器安装位置、能插几只插片、成端芯数够不够覆盖户数。海安光易通信的 ODN 箱体与分路器，可以先按位置筛一遍，再核结构与容量。

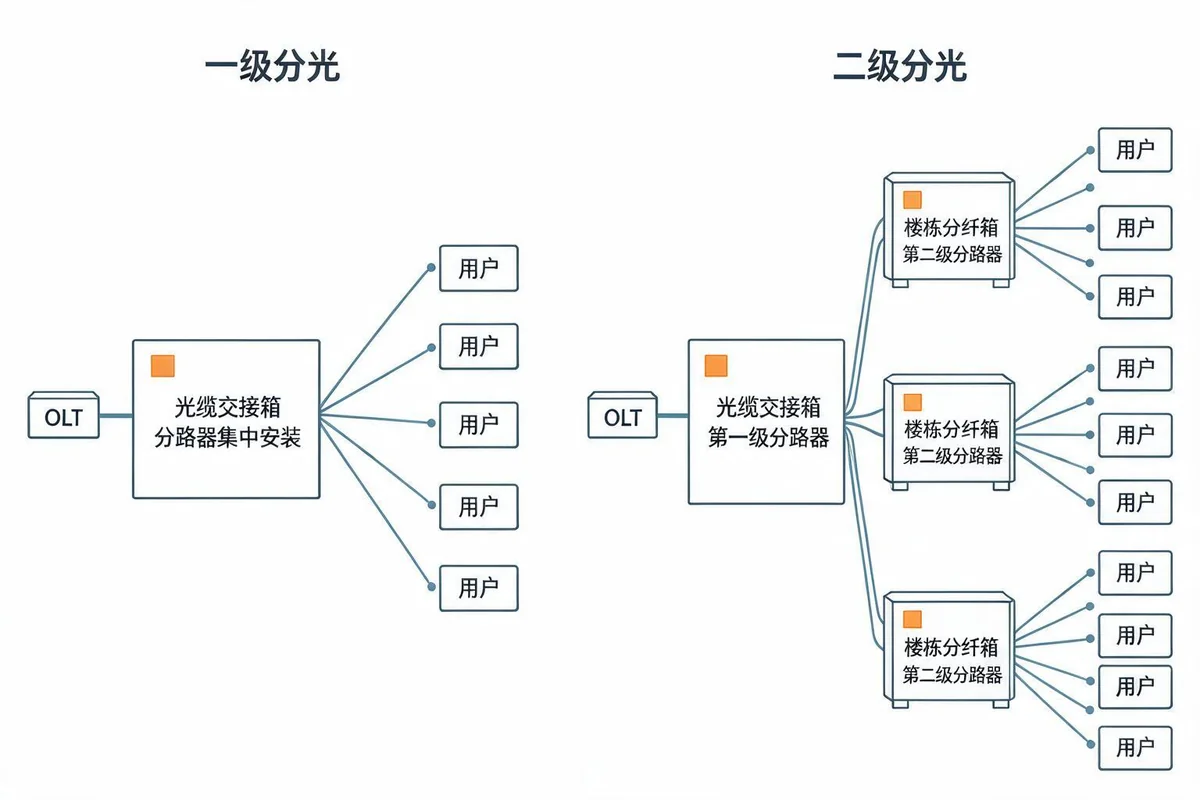

一、一级与二级，差别在分光点是一个还是两个
一级分光的链路只经过一次分光。OLT 的下行光进入一只分路器，分路器的每个输出端口对应一条配线光缆或入户光缆；分路器装在哪个箱体，那个箱体就是这个配线区的分光点。
二级分光把这一次分光拆开。第一级分路器仍放在馈线与配线的分界处，输出不再是每户一根，而是若干束配线光缆；这些光缆走到楼道、单元口或用户附近，再由第二级分路器分到户。两级之间走的是束状光缆，分光点从一个变成两个。
分光点从一个变成两个，要为分路器留位置的箱体、第一级到用户之间的光缆组织方式、故障排查与扩容的节点都会跟着变。还有一项容易被忽略——二级分光的链路要经过两只分路器，分路器插损按两级累加，核算链路余量时不能只按一只算。
一级与二级各自顺手的情形
分光点与用户之间距离短、楼栋集中的配线区，一级分光更顺。分路器集中在一个箱体，尾纤和跳线集中管理，排查故障回到一个节点就行；代价是从这个箱体到每一户都要有独立的配线光缆路由，户数越多，出箱的光缆越多。
住户分散在多栋楼，或者项目要分期入住，二级分光的结构更合适。第一级只把光分成若干束送到楼栋，第二级在楼栋内分到户，第一级出箱的光缆数量跟着第二级节点数走，而不是按户数一根一根增加；代价是多一个分光节点、多一级分路器插损，也多一处要预留位置和维护的箱体。
二、二级分光的两级落点：第一级进交接箱或分纤箱，第二级靠近用户
第一级通常落在馈线光缆与配线光缆的分界节点，最常见的形式是光缆交接箱。GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》第 4.2.1 条要求，光缆交接箱、墙挂式配线箱和接头盒应安装在线缆的交汇处或分支处，靠近人（手）孔，便于进出缆和施工维护；第 7.2.1 条还要求光缆交接箱应有光分路器的安装位置。交接箱本来就不是只做熔接和跳纤的箱子，它要为分路器留位置。
第一级不放在落地交接箱，就放在配线箱或分纤箱。GB 50846-2012 第 7.3.2 条要求，多家运营商共用的配线箱应留有安装适配器和光分路器的空间；条文说明把用户接入点处的配线箱描述为具有光缆分路、配线及分纤功能。分纤箱能不能当分光点，先看箱内有没有分路器位置，而不是看它叫什么名字。

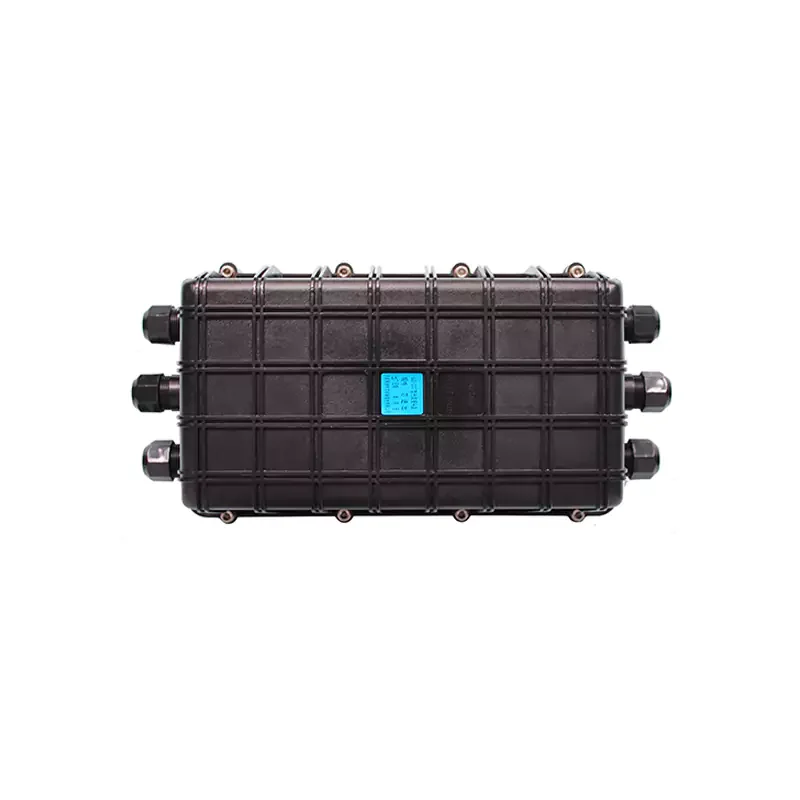

第二级的位置更靠近用户：楼道分纤箱、单元口的小型分路器箱，或者带分光功能的接头盒。多分岐型光缆接头盒就是一个例子，盒内可安装 1 只 1:32 的盒式 PLC 分路器，适合在用户附近完成分光与配线；盒体配 6 根 Φ20mm 进出管，可进出皮线光缆。
两级分路比相乘，就是总分路比。1:4 接 1:8 等于 1:32；总分路比能不能成立，要回到 OLT 光功率预算和整条链路损耗去核算。
三、箱体对照：同一个分光点，箱内要办的事不同
箱体选型不看“一级箱”“二级箱”这类叫法，而看这个节点要完成哪几件事：进缆熔接、分光、成端配线、保护。四类常见落点对应的箱体并不一样。
| 分光位置 | 箱体或载体 | 箱内要具备 | 对应分路器封装 |
|---|---|---|---|
| 馈线—配线分界，一级集中分光 | 光缆交接箱、插片式免跳光交接箱 | 熔接、分路器安装位置、跳纤与配线 | 插片式（装入符合规范的无跳接光交接箱等箱体）、托盘式（配线架或交接箱） |
| 配线区集中分光 | 光分路器箱、分纤箱 | 熔配分离、插片槽位、成端与尾纤固定 | 插片式 1:4～1:32 |
| 楼道、单元口，二级靠近用户 | 小型光分路器箱、分纤箱 | 1 个槽位、抱杆或挂墙、进出缆固定 | 插片式 1:4 或 1:8 |
| 用户附近的分光配线节点 | 多分岐型光缆接头盒 | 盒内分光、密封、多根小缆进出 | 盒式 PLC，1 只 1:32 |
交接箱与分纤箱常被简化为“大箱”和“小箱”，真正的差别在内部结构。选型时仍回到三个检查项：有没有分路器安装位置、有几个插片槽位、成端多少芯。GB 50846-2012 第 7.3.2 条还给出配线箱的容量口径：熔纤盘基本容量宜为 12 芯，整箱容量不宜超过 144 芯。选型时把这组数字与项目图纸对一遍，能提前发现箱体规模不匹配。
四、两个箱体实例：32 芯和 8 芯分别放在哪一级
HJ-GFS-KCW-32C 是 32 芯 SMC 分路器箱，采用熔配分离结构，箱体尺寸 420×350×160mm，重 4.3kg，2 进 2 出。箱内是翻转式分路器支架，预留 4 个插片槽位，可装 1:4、1:8、1:16、1:32 的插片式分路器；熔纤盘为 12 芯规格，配置表列 2 块。分路器和尾纤都是选配件，尾纤可选 0.9、2.0 或皮线。它适合放在配线区的集中分光点：一级分光时承担全部分光，二级分光时作为第一级，把若干束配线光缆送往不同楼栋。
HJ-GFS-KSW-8E 是 8 芯分路器箱，尺寸 239×201.5×77mm，重 0.9kg，2 进 9 出，安装方式为抱杆或挂墙。箱内预留 1 个插片槽位，可装 1:4 或 1:8 的插片式分路器，分路器按 1 套选配，尾纤同样选配。8 芯、1 个槽位、抱杆挂墙这几项放在一起，对应的是单元口或楼道里的第二级分光：覆盖范围小，安装位置受墙面和杆体限制，不需要为扩容预留太多槽位。
两只箱体都采用熔配分离结构，熔接与配线分区，插片从翻转支架上插拔。这个结构对二级分光有用：第一级箱体要随着楼栋入住增加或更换插片，翻板打开后能直接操作插片盒，不必拆动熔接区。
五、封装形式决定它进哪种箱体
同样是 1:8，插片式、托盘式、子框式和盒式的安装位置并不通用。选错封装，箱体买对了也装不进去。
| 封装 | 安装位置 | 结构与配置 | 选型提示 |
|---|---|---|---|
| 插片式 | 符合相应规范的无跳接光交接箱等配线机柜或箱体 | 按电信运营商规范定义，不同分光比可自由组合，SC/LC 接头可按需求定制 | 先确认箱内有匹配的插片槽位 |
| 托盘式 | 各类标准光纤分配架或光缆交接箱 | 安装密度高，便于使用和维护 | 适合配线架与交接箱内的集中布置 |
| 子框式 | 19 英寸标准机架 | 1U 高，483×200×43.5mm，由机框、盒式分路器（带连接器）和标准法兰组成 | 机房或配线间机架安装 |
| 盒式 | 符合安装条件的交接箱内；本公司多分岐型接头盒内可装 1 只 1:32 盒式 PLC | 结构紧凑、体积小，分光均匀 | 按箱内空间与固定结构核对 |
插片式与盒式的安装条件不同：插片式要匹配箱内的插片槽位，槽位数量决定能装几只；盒式按箱内空间和固定结构安装，结构紧凑，适合空间紧张的交接箱。多分岐型光缆接头盒内可装 1 只 1:32 盒式 PLC，这是盒式在该型号接头盒里的具体配置；换其他接头盒，仍要按盒内空间和固定件核对。
托盘式与子框式更靠近机房和配线架一侧。托盘式装进标准光纤分配架或光缆交接箱，安装密度高；子框式按 19 英寸机架设计，1U 高，尺寸 483×200×43.5mm，由机框、带连接器的盒式分路器和标准法兰三部分组成，适合配线间机架安装。
六、容量对应：槽位、分光比、成端芯数三笔账
箱体选到最后，容易只看“能装几只分路器”，忽略成端芯数。实际要同时对上三个数：槽位数、单只分路器的分光比、箱体的成端芯数。输出端口总数等于各只分路器分光比之和，成端芯数不小于输出端口数，插片数量不超过槽位数；三个数对不上，箱体再大也会出现端口不够或槽位空置。
以 HJ-GFS-KCW-32C 的 4 个槽位、32 芯成端为例，几种配法都能落在 32 个输出端口上：1 只 1:32 占 1 个槽位，2 只 1:16 占 2 个槽位，4 只 1:8 占满 4 个槽位。输出端口一样多，施工组织不一样：一次装 1:32，插片少、跳线集中；4 只 1:8 可以分批装，先装一两只，后续按入住情况补片，但四只插片的尾纤和标签要提前规划。
换成 HJ-GFS-KSW-8E，1 个槽位、8 芯成端，配 1 只 1:8 就是 8 个输出端口；配 1:4 只用 4 个端口，剩下 4 芯留作备用或后续扩容。楼道箱覆盖户数少时，1:4 留下的余量往往比 1:8 更实用。
把端口换成户数，还要看每户配几芯。GB 50846-2012 表 3.2.6 把用户光缆配置分为高配置和低配置：高配置 2 芯，其中 1 芯备份；低配置 1 芯。按一户一芯，32 个输出端口对应 32 户；按一户两芯，同样 32 芯只对应 16 户。
GB 50846-2012 第 3.2.1 条给出了配线区的规模口径：一个配线区所辖住户数量不宜超过 300 户，由光缆交接箱形成的配线区不宜超过 120 户；第 3.2.4 条要求配线光缆、用户光缆及配线设备的容量满足远期各类通信业务需求，并预留不少于 10% 的维修余量。该余量在上述光缆和配线设备的整体容量规划中核算，单只箱体的端口预留数量由项目设计文件确定，并非统一空置或扣减每只箱体 10% 的输出端口。具体到箱体，按实际覆盖户数、每户芯数和成端芯数核定所需端口，再看单只箱体能否装下。超过单箱输出端口，就按楼栋、单元或用户分布增设分光点或箱体。顺序反过来，先定箱体再算户数，入住率上来以后很容易发现端口不够。
七、下单前把配置写清楚
分光位置、箱体结构、容量三件事对齐后，询价单上还需要几项能让厂家直接配出准确规格的信息：
- 分光级数与每一级的落点：交接箱、分纤箱、楼道箱还是接头盒；
- 每一级的分光比，以及相乘后的总分路比；
- 覆盖户数与每户配置芯数；
- 箱体成端芯数、需要几个插片槽位；
- 进缆根数与缆径：32 芯箱按 2 根 Φ8～15mm 核对，8 芯箱按 2 根 Φ8～12mm 核对；
- 安装方式：落地、挂墙还是抱杆；
- 分路器与尾纤是否随箱，选配项要单独列出；
- 项目执行的设计规范或图集，如 GB 50846-2012、YD/T 5260-2024。
最后一项常被忽略。YD/T 5260-2024《光纤到户（含商业建筑）工程设计安装图集》是现行通信行业标准，2024-12-10 发布、2025-04-01 实施，适用于新建及老旧改造小区。项目按哪一版执行、箱内配置如何确认，仍以设计文件和招标文件为准；把规范号写进询价单，比事后改箱体省事。
海安光易通信的插片式、托盘式、子框式与盒式分路器，以及 32 芯、8 芯分路器箱和多分岐型接头盒，可以按上述配置组合。把分光级数、各级分光比、覆盖户数、成端芯数、进缆与安装方式发过来，先核对槽位与容量，再出配置清单和报价；具体参数以《正式技术规格确认单》为准。
