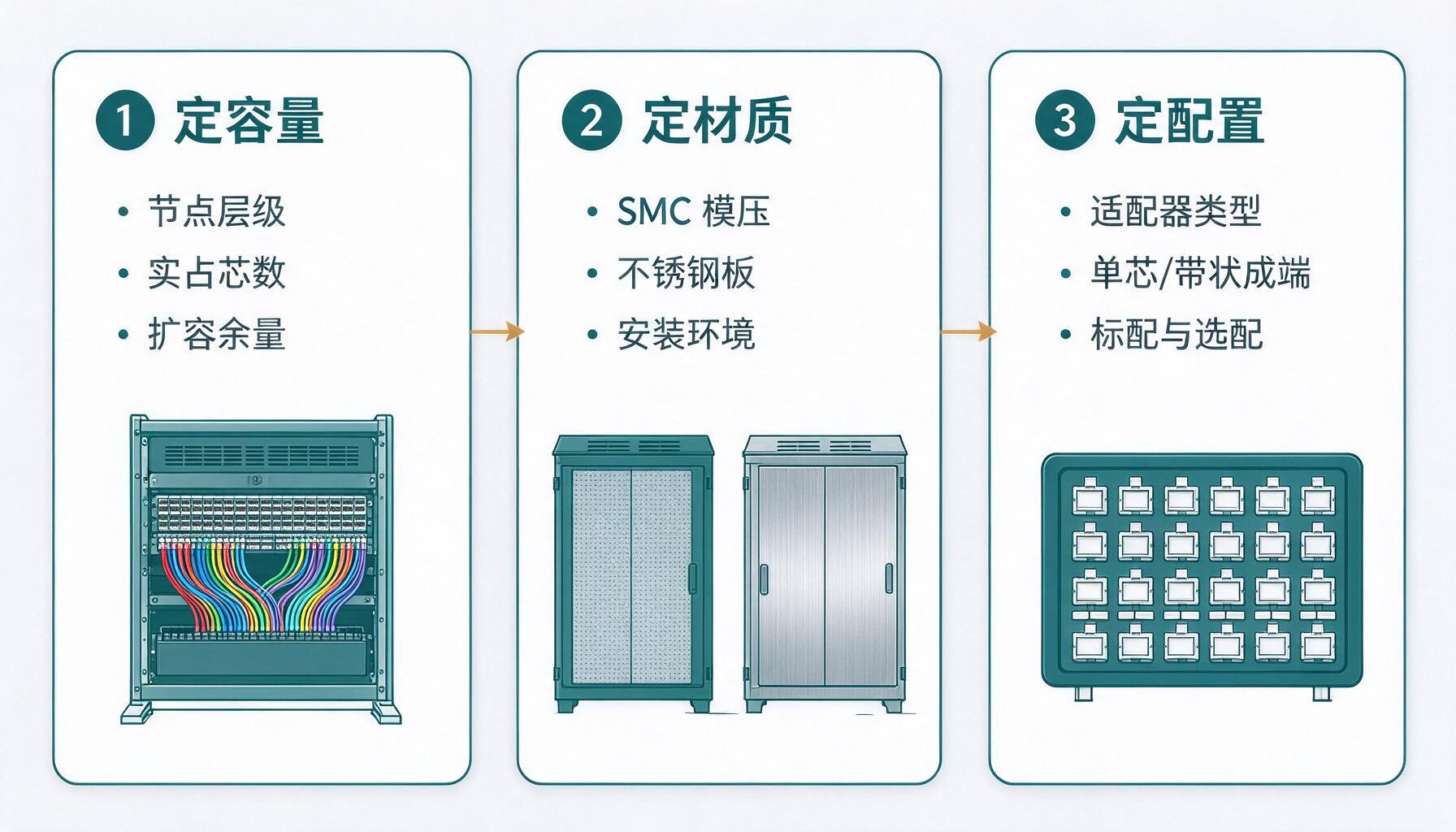

光缆交接箱选型：芯数、材质、配置三步定规格

项目图纸中的进缆根数、每根芯数和配线路由，需要在光缆交接箱询价单中对应到具体配置。填写 144 芯或 288 芯之外，还要核对安装位置允许的外形尺寸、所配托盘和接口，以及哪些配件包含在报价内。

我公司的 免跳光缆交接箱、盒式免跳光缆交接箱、SMC 光缆交接箱 与 不锈钢光缆交接箱，分别有对应的箱体材料、容量和配件配置。下方对照表列出这四款产品的标准参数；涉及合同与验收的具体配置，以项目的《正式技术规格确认单》为准。

按节点位置把容量算出来

交接箱承担的是主干层光缆与配线层光缆的成端和跳接：光缆引入后经固定、端接、配纤，再用跳纤把主干层和配线层连通。装在汇聚点和装在末端配线点，同一型号的箱子承担的进缆数与配线走向并不相同，需要留出的余量也不一样。

汇聚点要同时接住上行主干和多条下行配线，扩容往往以整根配线光缆为单位，预留按"再加一条光缆"考虑比较贴近实际。末端配线点面向用户，扩容更多是逐盘增加。这两种情况都需要在询价单里写明：这台箱子服务几根进缆、每根多少芯，以及本项目设计周期内计划新增几条配线光缆。设计周期取几年由设计方按业务规划确定，不设默认年限，写清年限会直接影响余量比例。

额定容量、托盘与适配器要分别写

同属 288 芯的盒式免跳光缆交接箱标配 26 只 12 芯一体化托盘，SMC 光缆交接箱标配 24 只；两款 144 芯产品则各配 12 只。将这些配置填入选型单时，额定容量需覆盖项目实占芯数与设计余量，托盘、保护管和接口数量需与成端及配线方案匹配。容量和配件数量应分别列明，不能仅用托盘数量乘以 12 来推定某一型号的可用容量。

容量本身可以写成一句可核对的话：本节点实占 × 芯，按实占芯数 ×（1 + 余量）向上取整，得到本项目需要的容量下限。 余量比例由设计方结合业务预测确定。举一个可以直接替换数字的算例：某配线节点实占 240 芯，假设余量取 25%，则 240 × 1.25 = 300 芯。若按 144 芯或 288 芯单箱配置，单台都容不下，可考虑双箱分组或更大规格的箱体。再假设该方案采用 12 芯模块，300 ÷ 12 = 25，需要 25 支 12 芯一体化托盘。这里的 25% 与 12 芯模块都是算例设定，用于演示方法，不构成推荐值，25 支也仅对应本算例的模块假设。

免跳方案与常规跳接的区别

免跳接（无跳接）方案可让配线光缆成端的尾纤直接接至光分路器端口或局向光缆成端的法兰。我公司的无跳接交接箱技术介绍说明了这一连接方式：在其对应的连接方案中，可省去一根跳纤和一个适配器。实际连接点数量应按项目的光纤路由和配纤图逐条核对，不能把这一示例直接套用于所有线路。

即使采用免跳方案，熔接容量、托盘数量与保护管配置仍要按实占芯数单独核对，不能由减少的活动连接点推算。

按安装环境定箱体材料

我公司的交接箱在箱体材料上分两条路线，一条是 SMC 模压箱体，一条是高强度不锈钢板箱体。选哪一条，取决于站点的环境条件和项目对机械强度的要求，两条路线在结构上的做法也各有特点。

不锈钢板：双层结构与隔热填充

不锈钢光缆交接箱与免跳光缆交接箱的箱体均采用高强度不锈钢板制成，产品描述其强度高、防老化、抗腐蚀，并能抵御意外或恶性破坏。箱体为双层结构，中间充有高性能隔热材料，可隔热并减少箱内水汽凝结；箱门采用特种密封门封、防水门锁及三点式门销锁定，页面尺寸为 1080×600×320 mm。选型时可请供应商给出板厚、内部结构件规格与箱体净深，再结合本项目的余纤盘留半径和托盘翻转操作核对安装空间。

SMC：模压成型与免表面防护

SMC 光缆交接箱与盒式免跳光缆交接箱的箱体为玻璃纤维增强不饱和聚酯塑料，经高温模压成型。产品描述其防老化、抗辐射，表面不需任何防护，具备全天候防护功能；箱体厚实、隔热，同样说明可减少箱内水汽凝结。箱门采用特种密封门封、防水门锁及三点式门销锁定，页面尺寸为 1450×750×320 mm。门体密封性能需要结合具体型号的门封、锁定结构和项目环境核查，询价单中应列明现场所需防护与检验条件，再在规格确认单中约定可验收的指标。

把站点条件写成条款

确定材质前，先写清站点的环境条件：是否处于沿海盐雾或工业腐蚀环境、是否日照直射导致箱内温差较大、是否存在外力破坏风险、是否位于景观或居民区因而对箱体外观有要求。把这些条件附在询价单上，请供应商在规格确认单中写明对应的箱体材料、表面处理、门封材质与更换周期，以及可随货提供的检验或试验报告。这样得到的是可验收的条款，而不是比较形容词。

把内部配置逐项配齐

四款交接箱都公布标配件与选配件两张清单，分界清楚。报价单上见到"含适配器""配托盘"这类写法时，需要落到具体数量、接口类型和是否属于标配。

接口类型与成端方式

四款产品页均写明可安装 FC、SC 光纤适配器，并适合单芯和带状光缆的成端。SC 为长方形外壳、插拔销闩紧固、不需旋转；FC 插针较短、表面有金属套管、螺丝扣紧固，安装后不易脱落（见光纤衔接器介绍）。图纸要求哪一种接口及研磨方式、现场进缆是单芯还是带状，这两条要在询价单里写定；所配托盘对这两种成端的支持方式是否一致，也值得请供应商书面确认。

托盘、保护管与适配器按型号取数

四款产品页的标配与选配数量逐型号列在下方的参数对照表中，请按选定型号逐项核对，不要跨型号套用。增配则受所选型号允许的安装空间与配置方式约束：需要增加托盘与保护管时，先确认该型号可增加的托盘上限与对应的保护管、尾纤与适配器配套关系，再决定按标配采购还是在同一型号内加配，简单叠加数量并不可行。

固定、接地与门封

四款产品页均写有可靠的光缆固定和接地保护装置，标配中另列光缆固定 1 组与橡胶挡尘圈 10 只。这三项落到验收条款里更实用：接地端子是否随箱、挡尘圈数量是否与进缆孔数匹配、门锁钥匙是否随机交付并留存备用。

四款产品参数对照（示例）

下表摘录四个产品页公开列出的项目，便于横向核对。空格表示该页未列出该项，不代表数值为零，也不能据此推断其他型号。

两款 144 芯产品（免跳光缆交接箱与不锈钢光缆交接箱）列出的尺寸、托盘、保护管与选配件数量相同。列出的项目一致只能说明这些字段一样，实际结构与配纤方案仍需按对应型号确认，不能据此互换。两款 288 芯产品的配置则有明显差别：盒式免跳光缆交接箱标配 26 只托盘、选配适配器 312 只；SMC 光缆交接箱标配 24 只托盘、选配适配器 288 只。将配置用于投标清单时，应保留完整产品名称，并分别列出托盘、适配器与尾纤数量。两款 144 芯产品的选配尾纤是各 12 条，适配器是各 144 只，计量单位不同，清单里不要混写。

询价前发给供应商的确认清单

将下面十组问题附在询价单后，逐项明确容量、安装、环境、接口和交付要求，再将确认结果整理为技术规格书。

1. 容量口径：本型号的额定容量是多少？是否另有"最大配线"等数值，与额定容量是什么关系？
2. 托盘与模块：本项目需要多少只 12 芯一体化托盘？标配几只，该型号允许增加的上限是多少，差额是否另计？熔接保护管按每芯一根计还是按盘计？
3. 外形与安装：外形尺寸的长、宽、高与门开启方向各是什么，箱体净深是多少？基础件或挂墙安装件是否随箱，膨胀螺栓数量是否覆盖本项目基础形式？
4. 材质与表面：箱体材料牌号与板厚（不锈钢板路线）或 SMC 成型工艺（SMC 路线）如何？门封材料是什么，建议多久更换？箱内隔热或防凝露如何实现？
5. 环境边界：所供箱体适用的环境条件如何描述，随货能提供哪些检验或试验报告？项目所在地为盐雾或高湿环境时需要补做哪些处理？
6. 适配器与尾纤：SC 与 FC 是否均可安装？适配器与尾纤是标配还是选配，按只还是按条计价？接口研磨方式（PC/UPC/APC）如何在清单与标签上标注？
7. 成端方式：单芯与带状光缆成端分别需要哪种托盘配置，两者能否共用？
8. 固定与接地：光缆固定件配几组？接地端子的位置与材质如何，接地排是否随箱，随机资料有无接地示意？
9. 门体与密封：门锁类型、钥匙数量与锁定结构如何？门封材质与密封性能对应什么指标，能否满足本项目环境要求？挡尘圈数量与孔径是否匹配现场缆径？
10. 文件与验收：能否提供《正式技术规格确认单》作为合同附件？出厂检验项目、随货文件清单、包装与运输防护分别是什么？

发出清单前值得回看的几处细节

144 芯箱体的页面尺寸是 1080×600×320 mm，288 芯是 1450×750×320 mm。落地安装前先核对基础位置能否容纳，挂墙安装先确认墙体与支架承载。原本按 144 芯做的箱位要放 288 芯的箱子，基础与安装位置需要做哪些调整，应在下单前确认清楚，而不是等设备到场再处理。

四款产品的适配器与尾纤都列在选配件清单中，标配件只有箱体、扎带、膨胀螺栓、熔接保护管、一体化托盘、光缆固定组和橡胶挡尘圈。报价单写"含适配器"时，可将数量、接口类型与研磨方式逐项填入，再对照配纤图确认供货范围。

把结论落进规格书

规格书里最终需要的那段话，大致是这样：本节点为汇聚（或配线）节点，实占若干芯，设计余量为若干，额定容量不小于若干芯，并写明所需托盘与熔接保护管数量。安装环境写明后，选定 SMC 或不锈钢板箱体，并写明外形尺寸的长、宽、高与箱体净深。适配器写明 SC 或 FC、PC/UPC/APC 及数量，尾纤写明条数，成端方式写明单芯或带状，同时写明含光缆固定与接地保护装置；门封与锁定结构按所选型号的具体配置填入，以规格确认单约定为准。

这段话连同上面的十项确认清单发给供应商，可以索取ODN 产品中对应型号的《正式技术规格确认单》，用项目确认值替换页面标准值后再进合同。需要先定箱体路线时，可分别查阅 SMC 光缆交接箱 与 不锈钢光缆交接箱 的产品页，核对材质、尺寸与配件清单是否与项目条件相符。
