无源光分路器的选用,使用方法

无源光分路器是光纤链路中重要的器件,是具有多个输入端和输出端的光纤汇接器件。选用的规格不一样对于使用的结果还是有一些影响。今天小编就详细介绍下“无源光分路器的选用,使用方法”。

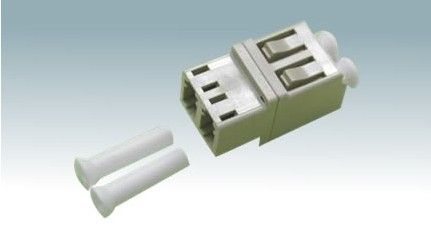

光分路器

一、无源光分路器的选用

目前有两种类型功率分割型光分支器可以满足分光的需要:一种是利用传统的拉锥耦合器工艺生产的熔融拉锥式光纤分路器(FBTSplitter);一种是基于光学集成技术生产的平面光波导分路器(PLCSplitter)。

熔融拉锥技术是将两根或多根光纤捆在一起,然后在拉锥机上熔融拉伸,并实时监控分光比的变化,分光比达到要求后结束熔融拉伸,其中一端保留一根或两根光纤作为输入端,另一端则作多路输出端。目前成熟拉锥工艺一次只能拉1?4以下,1×4以上器件,则用多个1×2连接在一起,再整体封装在分路器盒中。

平面光波导技术是用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达1×32以上分路,然后,在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。

二、无源光分路器使用方法

1、使用前

在使用之前,需要做好以下准备工作:

准备好无水酒精以及无尘擦拭纸,使用洁净的指套进行清洁操作,准备好标准适配器。在条件允许的情况下最好准备一台至少200倍的便携式光放大镜。

2、使用中

在使用时,拆开产品包装,并检查产品是否完好无损以及产品通道是否有防尘防护设备。接着,根据产品的型号选择相应光纤连接器进行连接。连接前对光纤连接器端面进行清洁,将蘸有酒精的擦拭纸平铺于桌面,至少铺三层以上,擦拭时注意沿着陶瓷面的角度向一个方向擦拭,不要来回擦拭,以防止损坏端面。

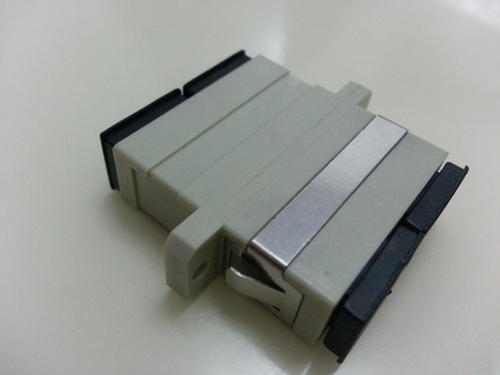

光分路器

3、完成清洁后:

(1)分出输入和输出端口,然后取下防尘装置,装上连接器。安装连接器时,保持连接器的键面与适配器的缺口面一致,并沿着适配器水平插入,然后观察连接器上的白线是否和适配器边线平齐,以及安装是否到位。

(2)将输入端和每个输出端依次接入测试系统,并判定光学指标是否符合要求。

往光模块中插入光纤线时要求动作轻缓、正对着光口插入,用力过猛或斜着插入,有可能会损坏光模块; 光模块避免长时间暴露,暂不使用的光纤跳线和光模块不使用时务必及时塞上防尘帽,以免灰尘进入光模块而影响其性能。防尘帽不使用时储存在防尘干净处; 光纤连接器插入是水平对准光口,避免端面和套筒划伤。

4、当光分路器的插入损耗过大时,需要检查以下几点:

(1)跳线连接器的端面是否清洁

(2)光分路器的连接器端面是否清洁

(3)适配器陶瓷管是否清洁

(4)进口、出口纤的弯曲半径不得小于30mm,且不能受外力的挤压,清洁连接器端面和适配器。

以上就是关于“无源光分路器的选用,使用方法”详细介绍,如果您还有其他问题,可以随时咨询我们。
