什么是光纤耦合器,原理是什么?

光纤耦合器是以光为媒介传输电信号的一种转换器件,属于光被动元件。现在网络发展迅速,很多地方都会用到光纤耦合器,但是还是有很多人不知道是什么。今天小编就详细介绍下“什么是光纤耦合器,原理是什么?”

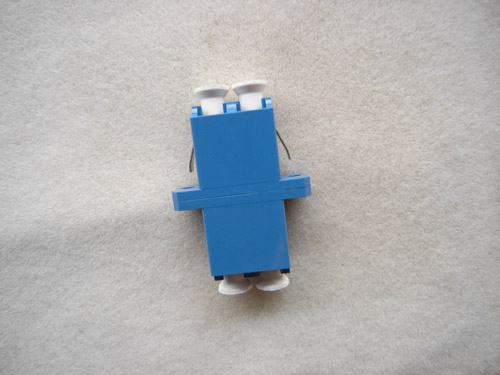

光纤耦合器

一、什么是光纤耦合器?

1、别名:光纤耦合器又称光纤适配器,又称光纤法兰。

2、定义:光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面 精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光 纤中去,并使其介入光链路从而对系统造成的影响减到最小。

3、分类:根据光纤不同分类

SC光纤耦合器:应用于SC光纤接口,若是8条细的铜触片,则是RJ-45接 口,若是一根铜柱则是SC光纤接口。

LC光纤耦合器:应用于LC光纤接口,连接SFP模块的连接器,路由器常用。

FC光纤耦合器:应用于FC光纤接口, 一般在ODF侧采用。

ST光纤耦合器:应用于ST光纤接口,常用于光纤配线架。

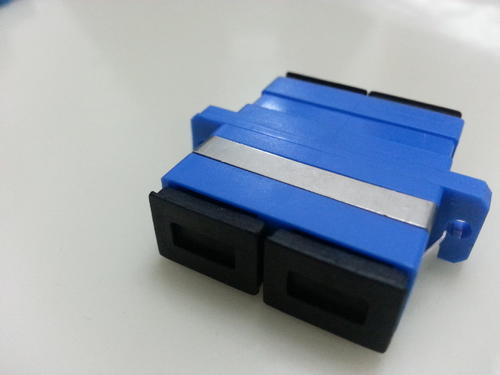

光纤耦合器

二、光纤耦合器的原理

光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使其介入光链路从而对系统造成的影响减到最小。对于波导式光纤耦合器,一般是一种具有Y型分支的元件,由一根光纤输入的光信号可用它加以等分。当耦合器分支路的开角增大时,向包层中泄漏的光将增多以致增加了过剩损耗,所以开角一般在30°以内,因此波导式光纤耦合器的长度不可能太短。

以上就是关于“什么是光纤耦合器,原理是什么?”详细介绍,如果您还有其他问题,可以随时咨询我们。
