光纤耦合器的组成和使用方法是什么？

在微波系统中， 往往需将一路微波功率按比例分成几路， 这就是功率分配问题。而实现这一功能的元件称为功率分配元器件即耦合器。光纤耦合器， 光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。下面小编来介绍一下光纤耦合器的组成和使用方法是什么？

一.光纤耦合器的组成

1.光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

2.结构组成

①、接触件

接触件（contacts） 是耦合器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。 阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

②、绝缘体

接绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

③、壳体

壳体也称外壳（shell），是耦合器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

④、附件

附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。

二.光纤耦合器怎么使用

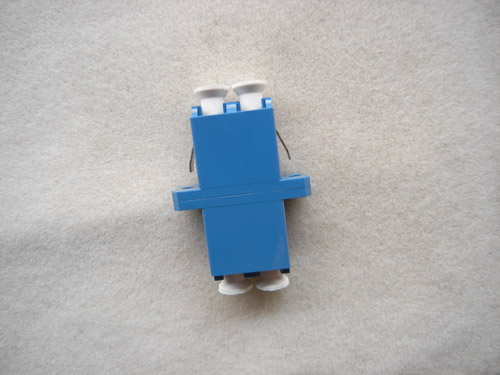

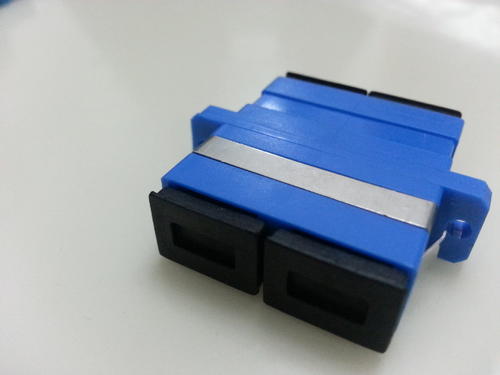

在使用中，将两段光纤线路连接到光纤耦合器的两个接口上，然后在组合到一起。不同型号的光纤耦合器形式不同，以具体产品为主。

一般使用在光纤与光纤之间进行可拆卸的连接，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。

并使其介入光链路从而对系统造成的影响减到最小。胜为生产的光纤耦合器工作环境温度在－25℃——70℃之间，插入损耗≤0.2dB，重复插拔次数≥10000次以上。

以上就是本篇文章的全部内容，如果您想要了解更多关于光纤耦合器的相关知识，请关注本网站！
