光纤配线架和光纤耦合器有什么关系？

光纤耦合器又称光纤适配器，又称光纤法兰。是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面 精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。光纤耦合器常用于配线架中。下面小编来介绍一下光纤配线架和光纤耦合器有什么关系？

一.光纤配线架和光纤耦合器有什么关系？

光纤配线架，简称ODF，主要用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

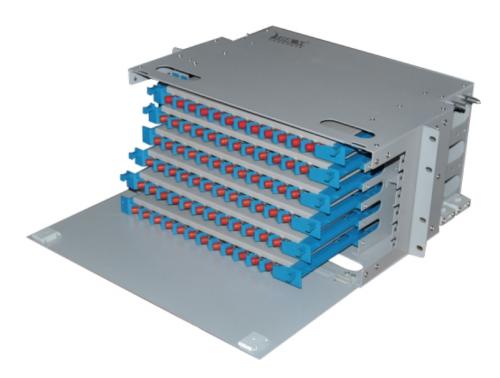

ODF比光缆终端盒要漂亮一些，外面是铁框，里面是一体化的配纤盘，配纤盘安装有光纤耦合器和尾纤。根据接口不同，包括FC、ST、LC、SC光纤耦合器以及尾纤等。尾纤可以采用束状尾纤或用光纤跳线制作。

根据实际情况不同，一体化配纤盘中的耦合器和尾纤可以为单模、多模、多模万兆等。对于使用FC、ST、SC耦合器的配纤盘来说，一盘有12个纤芯。对于LC耦合器的配纤盘一盘有24个纤芯。

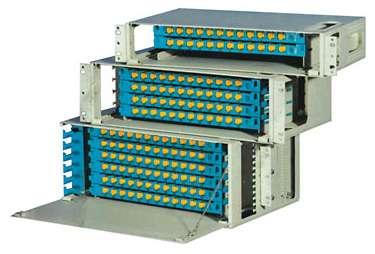

光纤配线架主要有：12口光纤配线架、24口光纤配线架、48口光纤配线架、72口光纤配线架、96口光纤配线架、144口光纤配线架。再大就属于交接箱的范畴了。

对于光缆熔接来说，ODF只适合少数光缆固定进架熔接，太多根光缆不好固定，而且还需要考虑纤芯的跨盘问题，比如3根8芯光缆，ODF一盘12芯，采用24口ODF，一根光缆需要有4芯放在第一盘，另4芯放在第二盘。如果对于光缆终端盒就简单多了。

ODF主要用于重要机房，美观而且稳定。光缆终端盒一般用于小型监控室、弱电箱等，只要能够保证链路畅通，美观次之。

二.光纤耦合器的作用？

1.将光信号转化为电信号

2.将多模信号耦合成单模信号

3.使两个光纤接头的截面光纤孔导通

4.使两组光信号互相联通

以上就是本篇文章的全部内容，如果您想要了解更多关于光纤耦合器的相关知识，请关注本网站！
