光纤耦合器怎么使用, 用途是什么?

光纤耦合器在使用时，将两端光纤线路连接到耦合器的接口上，从而使两段光纤精密对接，发射光纤输出以大限度的耦合到接受光纤中。光纤耦合器的用途有：插入损耗、附加损耗、分光比等等，另外还有隔离度，是指光分路器的某一光路对其他光路中的光信号的隔离能力。

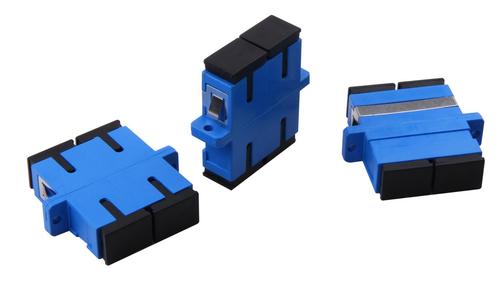

光纤耦合器的使用方法

1、光纤耦合器又称分歧器、连接器、适配器、光纤法兰盘，是用于实现光信号分路／合路。

2、或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

3、在使用中，将两段光纤线路连接到光纤耦合器的两个接口上，然后在组合到一起。

4、一般使用在光纤与光纤之间进行可拆卸的连接，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能大限度地耦合到接收光纤中去。

5、并使其介入光链路从而对系统造成的影响减到小。胜为生产的光纤耦合器工作环境温度在－25℃——70℃之间，插入损耗≤0。2dB，重复插拔次数≥10000次以上。

光纤耦合器的用途

1、插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

2、 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。

3、 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

4、隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。

以上就是关于”光纤耦合器怎么使用, 用途是什么?“”的介绍，有相关问题请随时与我们联系。
