无源光分路器原理，使用注意事项

光分路器的原理是将多于一根的光纤进行侧面溶解成，进行多种技术来实现分支分配的功能。那么在使用的前中后阶段要注意哪些准备操作工作？下面小编给大家讲讲“无源光分路器原理，使用注意事项”。

一、无源光分路器原理

熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，成为市场的主流制造技术。

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为M×N，也可表示为M：N。M表示输入光纤路数，N表示输出光纤路数。在FTTx系统中，M可为1或2，N可为2、4、8、16、32、64、128等。本标准统一用M×N表示。

二、使用注意事项

1、使用前

在使用之前，需要做好以下准备工作：

准备好无水酒精以及无尘擦拭纸，使用洁净的指套进行清洁操作，准备好标准适配器。在条件允许的情况下最好准备一台至少200倍的便携式光放大镜。

2、使用中

在使用时，拆开产品包装，并检查产品是否完好无损以及产品通道是否有防尘防护设备。接着，根据产品的型号选择相应光纤连接器进行连接。连接前对光纤连接器端面进行清洁，将蘸有酒精的擦拭纸平铺于桌面，至少铺三层以上，擦拭时注意沿着陶瓷面的角度向一个方向擦拭，不要来回擦拭，以防止损坏端面。

三、完成清洁后：

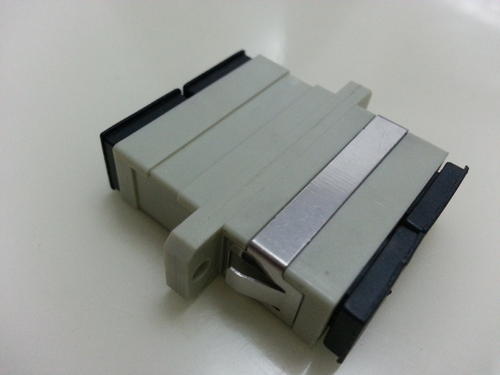

1、分出输入和输出端口，然后取下防尘装置，装上连接器。安装连接器时，保持连接器的键面与适配器的缺口面一致，并沿着适配器水平插入，然后观察连接器上的白线是否和适配器边线平齐，以及安装是否到位。

2、将输入端和每个输出端依次接入测试系统，并判定光学指标是否符合要求。

往光模块中插入光纤线时要求动作轻缓、正对着光口插入，用力过猛或斜着插入，有可能会损坏光模块； 光模块避免长时间暴露，暂不使用的光纤跳线和光模块不使用时务必及时塞上防尘帽，以免灰尘进入光模块而影响其性能。防尘帽不使用时储存在防尘干净处； 光纤连接器插入是水平对准光口，避免端面和套筒划伤。

四、当光分路器的插入损耗过大时，需要检查以下几点：

1.跳线连接器的端面是否清洁

2.光分路器的连接器端面是否清洁

3.适配器陶瓷管是否清洁

4.进口、出口纤的弯曲半径不得小于30mm，且不能受外力的挤压，清洁连接器端面和适配器。

以上就是“无源光分路器原理，使用注意事项”详细说明，希望对您有所帮助，如果您还有其他问题，可以随时咨询我们。
