光纤耦合器的基本介绍和原理

光纤耦合器是连接和分配光纤链路的元件。是实现光信号分路的/合路的重要组成部分。在各种网路中都会应用到。下面小编来对光纤耦合器做一个详细的介绍吧。

1.光纤耦合器的作用是什么

将一束光分为几路光，或者将一路光耦合成一束光传播。

2.常见光纤耦合器主要有以下几种

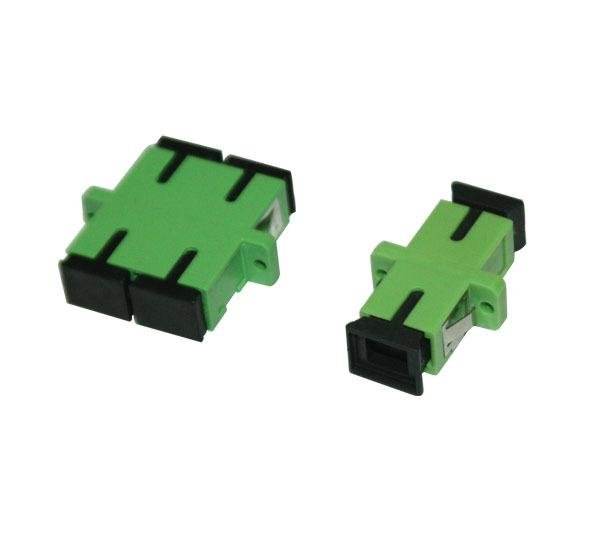

①.SC光纤耦合器应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

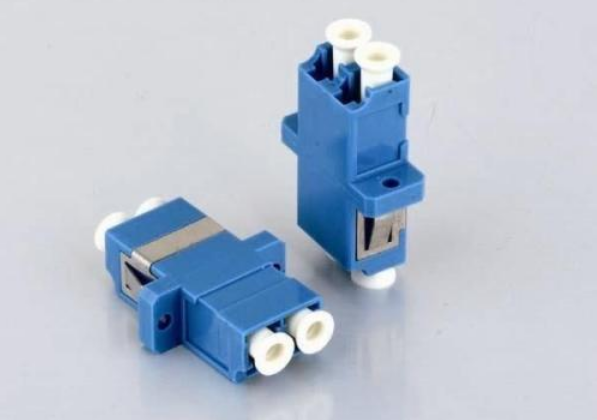

②.LC光纤耦合器应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）

③.FC光纤耦合器应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)

④ST光纤耦合器应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）

3.光纤耦合器的结构

熔锥形光纤耦合器，研磨型光纤耦合器，微光元件型耦合器，集成光波导型耦合器

下面我们将介绍熔锥形光纤耦合器的基本原理：

熔锥形光纤耦合器将两根（或多根）光纤去除涂覆层，然后绞在一起，经过高温加热使软化的光纤拉长形成锥形再扭转让他们熔接在一起，控制拉伸锥型耦合区长度可以控制两端口功率耦合比（分光比）。

用单模光纤融合的单模光纤耦合器，以2x2单模光纤定向耦合器为例，在锥形耦合区，两根光纤纤芯的距离拉近，归一化频率V显著减小，导致模场直径增加，因此两根光纤的消逝场产生剧烈的重叠耦合。

4.光纤耦合器的性能参数：插入损耗、附加损耗、分光比（耦合比）、串扰

以4端口的光纤耦合器为例

（1）插入损耗：一个输入端口（1或2端口）的输入光功率和一个指定输出端口（3或4端口）的光功率的比值。

（2）附加损耗：输入端口（1和2端口）输入光功率的总和与输出端口（3和4端口）输出光功率的总和的比值。

（3）耦合比：一个输出端口（3或4端口）的输出光功率与全部输出端口（3和4端口）输出总功率之比。

（4）串扰：输入端口（1）的输入功率与由耦合器泄漏到其他端口（2）的光功率比值。

以上就是本篇文章的全部内容，如果您想了解更多光纤耦合器的相关知识，请关注本网站！
