光纤法兰盘的分类和原理是什么

光纤法兰盘又称分歧器、连接器、适配器、光纤耦合器,是用于实现光信号分路/合路,或用于延长光纤链路的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。下面小编来介绍一下光纤法兰盘的分类和原理是什么?快来看一看吧!

光纤法兰盘

一.光纤法兰盘的分类有哪些?

按照法兰盘的光纤的不同有如下分类:

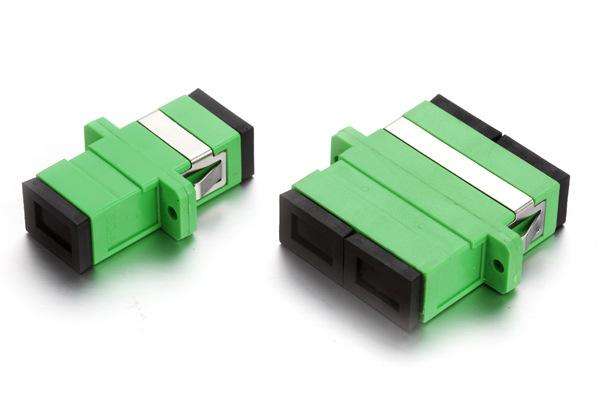

1.SC光纤法兰盘

应用于SC光纤接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。

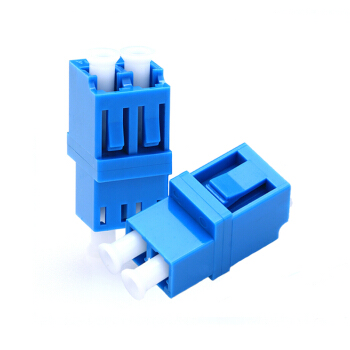

2.LC光纤法兰盘

应用于LC光纤接口,连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

3.FC光纤法兰盘

应用于FC光纤接口,外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

4.ST光纤耦合器

应用于ST光纤接口,常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

光纤法兰盘

二.光纤法兰盘的原理有哪些呢

光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使其介入光链路从而对系统造成的影响减到最小。

对于波导式光纤法兰盘,一般是一种具有Y型分支的元件,由一根光纤输入的光信号可用它加以等分。当法兰盘分支路的开角增大时,向包层中泄漏的光将增多以致增加了过剩损耗,所以开角一般在30°以内,因此波导式光纤法兰盘的长度不可能太短。

以上就是关于“光纤法兰盘的分类和原理”的具体内容。希望您能喜欢这些内容。如果还想要了解更多关于光纤法兰盘的相关知识,请持续关注汇珏网络。
