连接器的基本结构是什么?

连接器又称接插件,主要是在电子产品、电力设备中提供方便的电气插拔式连接,广泛地应用于电子设备当中,使得电子产品的生产、维修效率得以极大提高。那么连接器的基本结构是什么?下面汇珏网络为您详细解答!

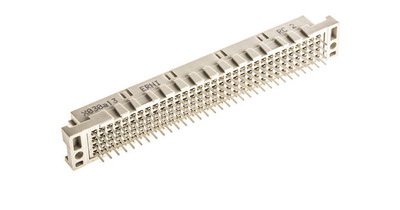

连接器

连接器的基本结构:

①接触件。它是连接器完成电连接功能的核心零件,一般由阳极接触件和阴极接触件组成接触对,通过阴、阳接触件的插合完成电连接。阳极接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳极接触件一般由黄铜、磷青铜制成。

阴极接触件即插孔,它是接触对的关键零件,依靠弹性结构在于插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折叠型(纵向开槽,“9”形)、盒形(方插孔)以及双面面线簧插孔等。

②绝缘体。绝缘体也常称为基座或安装板,它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

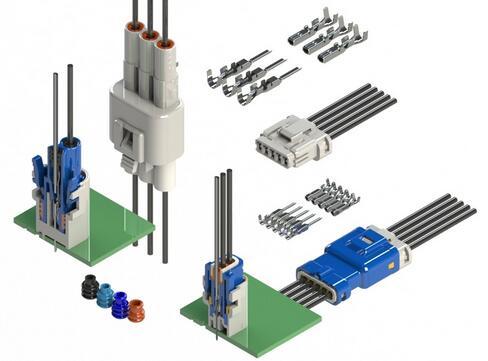

连接器

③壳体。壳体也称外壳(视品种而定),是连接器的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将连接器固定到设备上。

④附件。附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、连接环、电缆夹、密封圈及密封垫等。安装附件如螺钉、螺母、螺杆及弹簧圈等。附件大都有标准件和通用件。

以上就是连接器的基本结构,如果您还有其他问题,可以随时咨询我们。
