什么是衰减器?衰减器的注意事项是什么?

衰减器是在指定的频率范围内,一种用以引入一预定衰减的电路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。那么什么是衰减器?衰减器的注意事项是什么?下面汇珏网络为您详细解答!

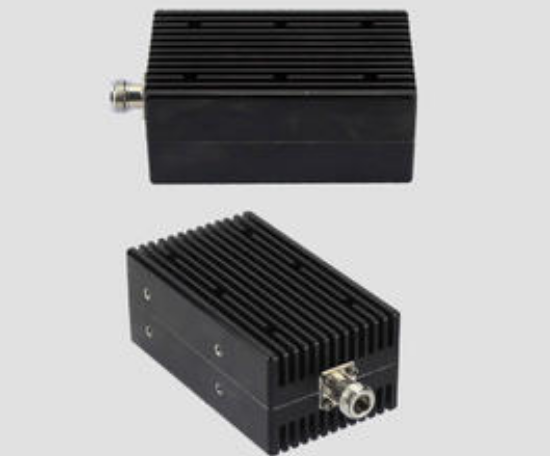

衰减器

一、什么是衰减器?

衰减器是一种提供衰减的电子元器件, 广泛地应用于电子设备中,它的主要用途是:(1)调整电路中信号的大小;(2)在比较法测量电路中,可用来直读被测网络的衰减值;(3)改善阻抗匹配,若某些电路要求有一个比较稳定的负载阻抗时,则可在此电路与实际负载阻抗之间插入一个衰减器,能够缓冲阻抗的变化。

二、衰减器的注意事项是什么?

1、频响:即频率带宽,一般用兆赫兹(MHz)或吉赫兹(GHz)表示。通用的衰减器一般带宽为5GHz左右,最高要到50GHz。

2、衰减范围与结构形式:

衰减范围指衰减比例,一般为3dB、10dB、14dB、20dB不等,最高可达110dB。其衰减公式为:10lg(输入/输出),例:10dB表征:输入∶输出=衰减倍数=10倍。

结构形式一般分两种形式:固定比例衰减器与步进比例可调衰减器。固定衰减器是指在一定频率范围固定比例倍数的衰减器。步进衰减器是以一定固定值(例1dB)等间隔可调比例倍数的衰减器,又分为手动步进衰减器和程控步进衰减器。

3、连接头形式和连接尺寸:

连接头形式分为BNC型、N型、TNC型、SMA型、SMC型等,同时连接头形状具有阴、阳两种。

连接尺寸分为公制与英制形式,以上根据使用要求决定;如果连接头的型式多样需要连接,可以配用相应的连接转换头,例:BNC转N型头等。

4、衰减指标:

衰减指标,有多方面的要求,主要有以下几方面:衰减精度、承受功率、特性阻抗、可靠性、重复性等。

以上就是衰减器的介绍以及注意事项,如果您还有其他问题,欢迎到汇珏网络咨询。
