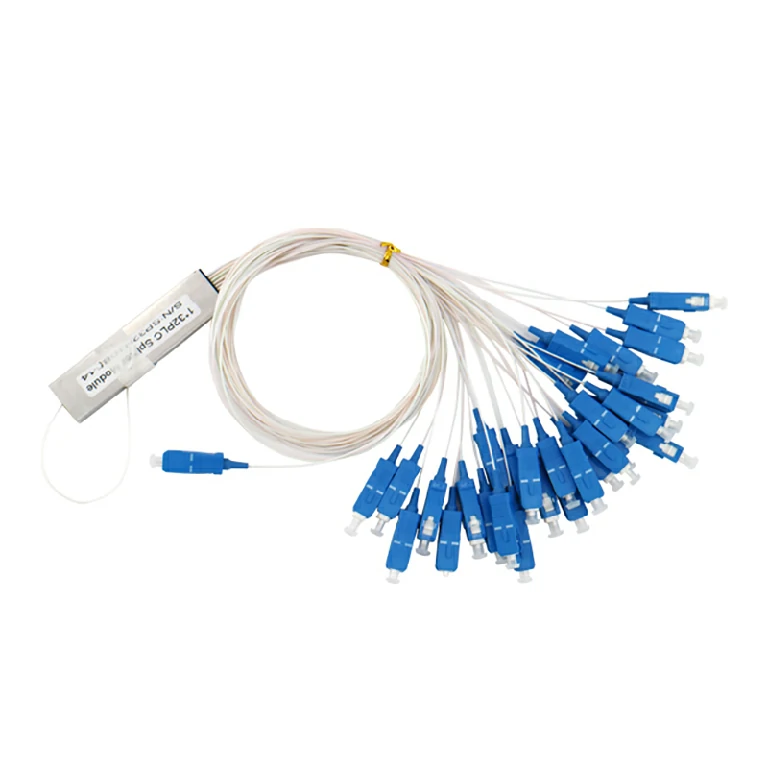

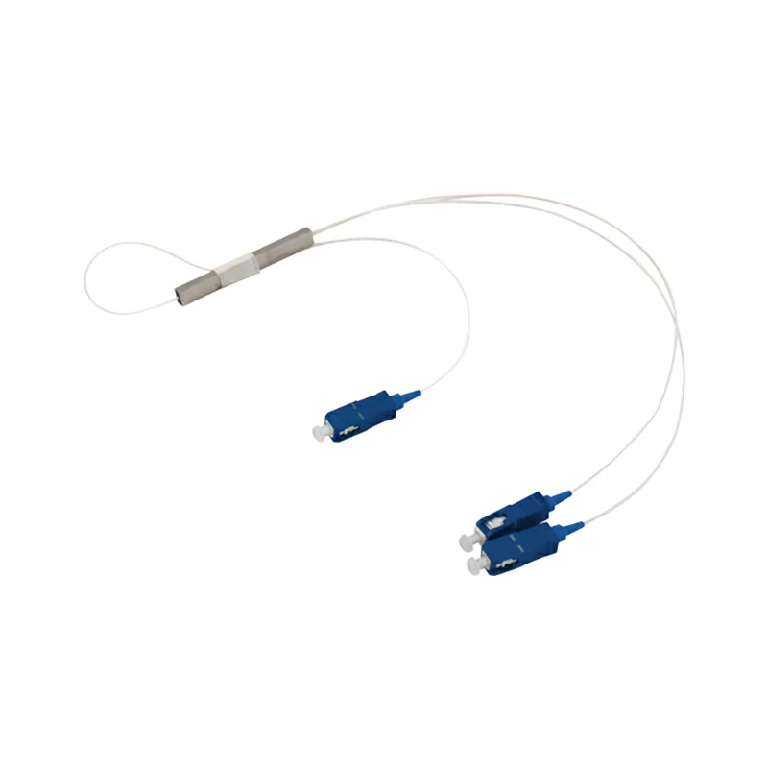

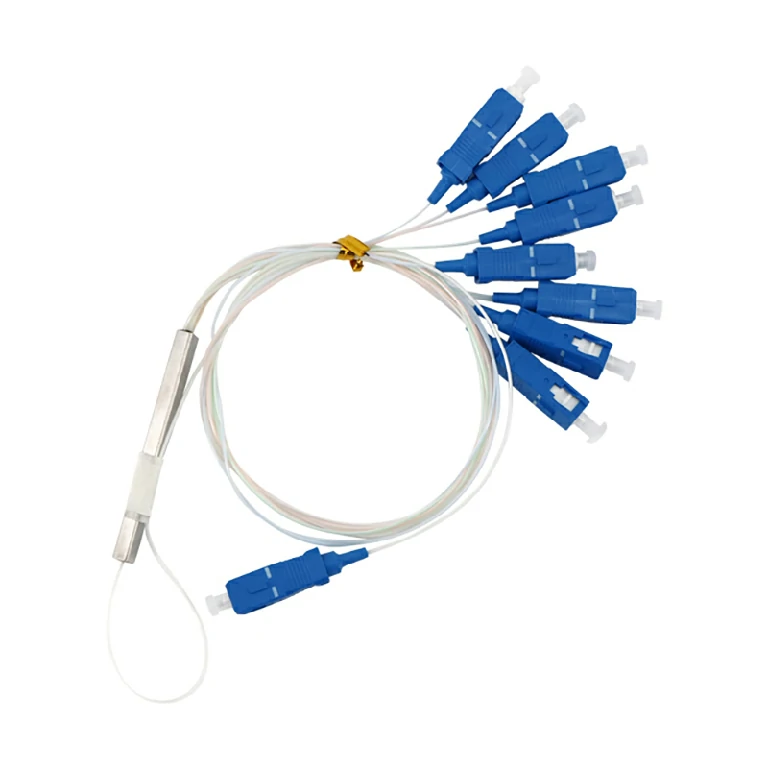

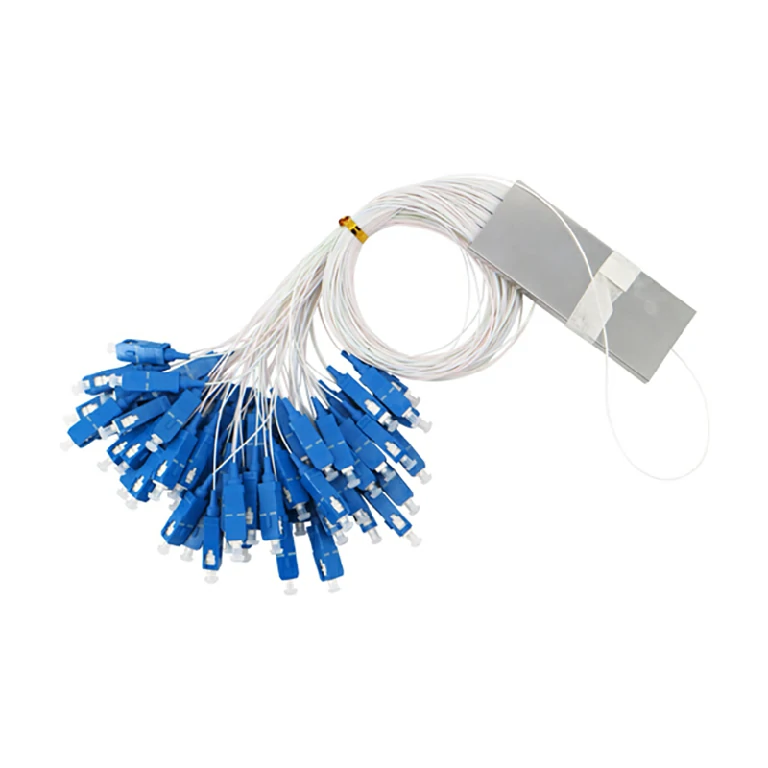

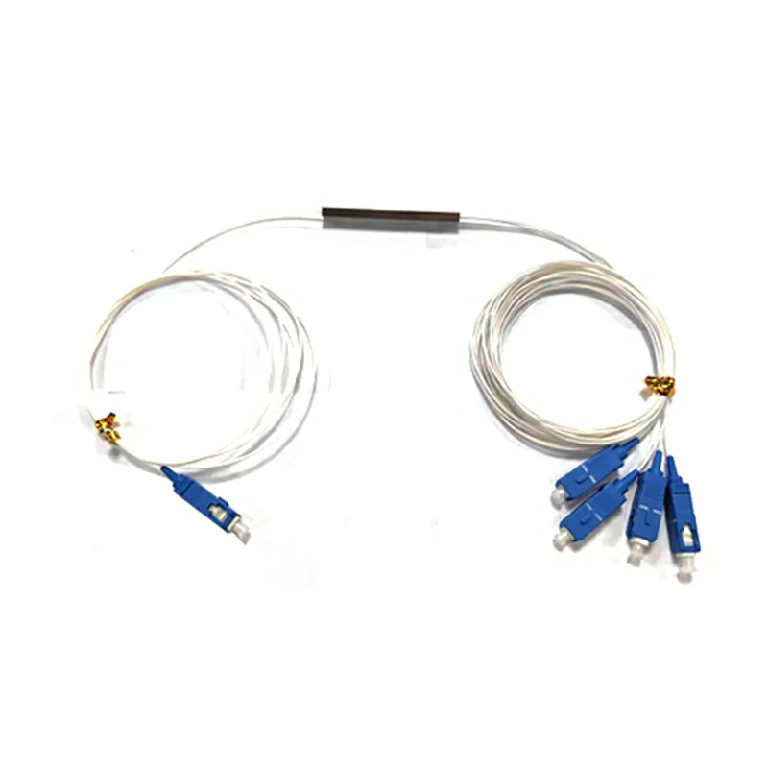

平面波导光分路器 (PLC) 是一种基于石英基板的集成波导光功率分配器件。是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等) 中连接局端和终端设备并实现光信号的分路。微型钢管式分路器为分路器的一次封装，可能对于再次封装成 子框式、插片式、托盘式等或用于任何光网络终端盒中
损耗对传输光波长不敏感，可以满足不同波长的传输需要
分光均匀，可以将信号均匀分配给用户
结构紧凑，体积小，可以直接安装在现有的各种交接箱内
不需特殊设计留出很大的安装空间
单只器件分路通道很多，可以达到32 路以上
多路成本低，分路数越多，成本优势越明显
| 参数 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | ||
| 1 | 工作带宽 (nm) | 1260 － 1650 | |||||
| 2 | 插入损耗 (dB) | 最大值 | 7.4 | 10.5 | 13.8 | 17.1 | 20.4 |
| 3 | 偏振相关损耗 (dB) | 最大值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| 4 | 回波损耗 (dB) | 最小值 | 45（PC）；50（UPC）；55（APC） | ||||
| 5 | 分光均匀性 (dB) | 最大值 | 0.7 | 0.8 | 1.0 | 1.5 | 2.0 |
| 6 | 方向性 (dB) | 最小值 | 55 | 55 | 55 | 55 | 55 |
注：1. 针对均包含器件；
2. 所有参数测试应含连接器，其参数值是在 λ=1310/1550nm 条件下测试。
3. 分光均匀性的测试波长为 1310nm、1490nm、1550nm，在 1260nm-1300nm 和 1600nm-1650nm 波长 区间的分光均匀性指标在以上指标基础上增加 0.5dB。
| 参数 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||
| 1 | 工作带宽 (nm) | 1260 － 1650 | |||||
| 2 | 插入损耗 (dB) | 最大值 | 7.7 | 10.8 | 14.1 | 17.4 | 20.6 |
| 3 | 偏振相关损耗 (dB) | 最大值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| 4 | 回波损耗 (dB) | 最小值 | 45（PC）；50（UPC）；55（APC） | ||||
| 5 | 分光均匀性 (dB) | 最大值 | 0.7 | 0.8 | 1.0 | 1.5 | 2.0 |
| 6 | 方向性 (dB) | 最小值 | 55 | 55 | 55 | 55 | 55 |
注：1. 针对均匀器件；
2. 所有参数测试应含连接器，其参数值是在 λ=1310/1550nm 条件下测试。
3. 分光均匀性的测试波长为 1310nm、1490nm、1550nm，在 1260nm-1300nm 和 1600nm-1650nm 波长区间的分光均匀性指标在以上指标基础上增加 0.5dB。
