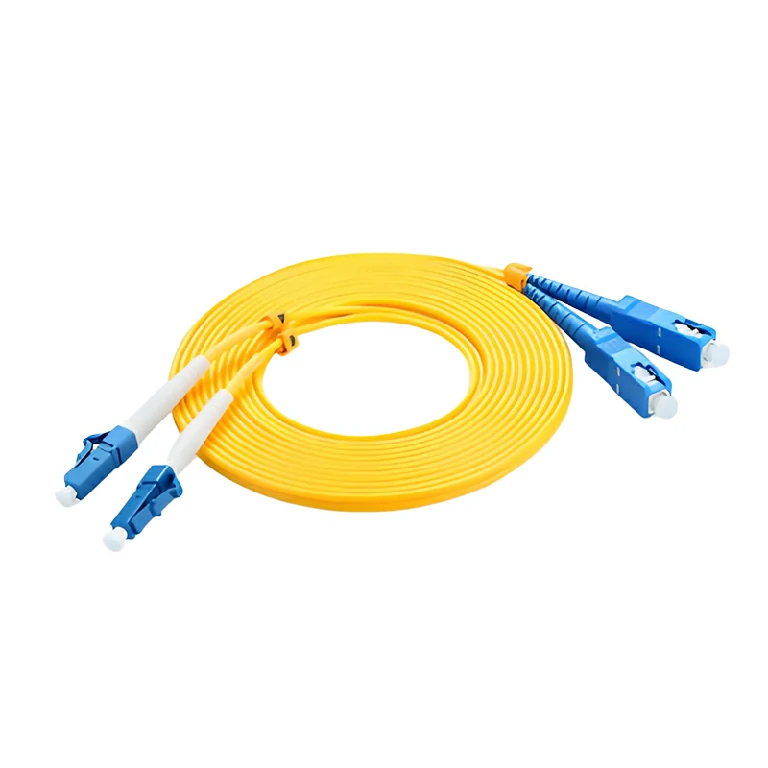

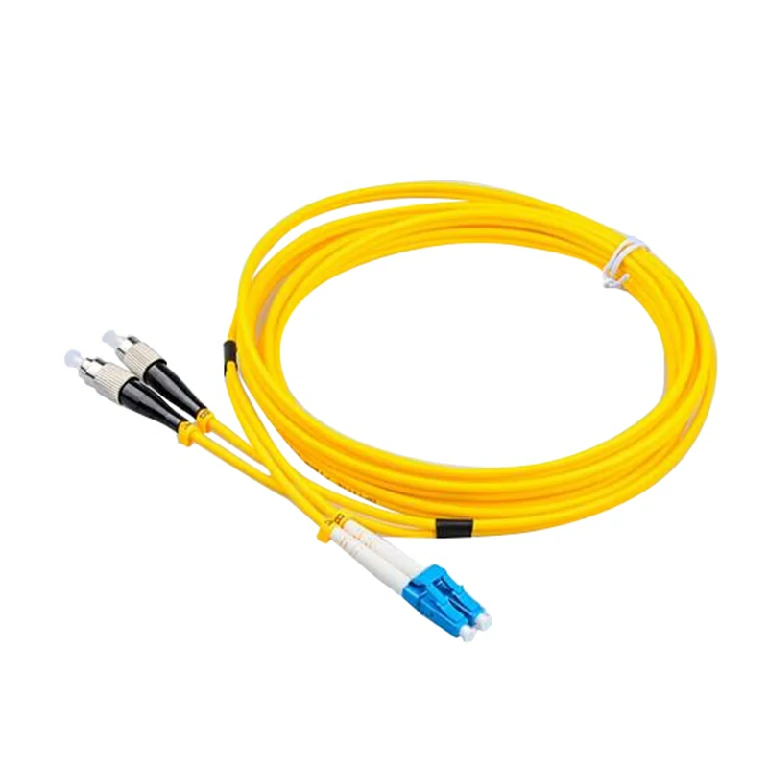

室内双芯光纤连接器

双芯软跳线相对于单芯跳线指的是把两根单芯跳线并在一起，也称8字型光缆。

在线询价立即咨询

产品特性

紧套材料：PVC、LSZH。

具有柔软、灵活、操作方便等特点。

适用于尾纤、跳线等光器件中使用。

可以根据客户特定要求设计相应产品。

优异的阻燃性能、易剥离性、高低温稳定性

详细技术参数

芯数	光缆规格	压扁力（N/100mm）		拉伸力（N）		最小弯曲半径		重量（kg/km）	适用温度℃
		短暂	长期	短暂	长期	动态	静态	动态	静态
4	6.5	10000	3000	800	500	65	130	50	-40~85
6	6.5	10000	3000	800	500	65	130	50	-40~85
8	7.5	10000	3000	1000	500	75	130	60	-40~85
12	7.5	10000	3000	1000	500	75	130	60	-40~85

单模光纤连接器光学性能指标单位：dB

编号	项目名称	单模 (1310nm及1550nm)
		插入损耗		附加损耗	回波损耗			回波损耗变化量
		PC、UPC 型	APC 型	附加损耗	PC 型	UPC 型	APC 型	回波损耗变化量
A	试验前	≤ 0.35	≤ 0.35		≥ 45	≥ 50	≥ 60
B	互换性试验	≤ 0.5	≤ 0.5		≥ 43	≥ 48	≥ 58
C	机械耐久性	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
D	抗拉试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
E	高温试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
F	低温试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
G	湿热试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
H	盐雾试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
I	运输试验	≤ 0.5	≤ 0.5	≤ 0.2	≥ 43	≥ 48	≥ 58	≤ 5
* 注 1：附加损耗 = 例行试验后插入损耗－试验前插入损耗，出现负值时为零。* 注 2：回波损耗变化量=试验前回波损耗－例行试验后回波损耗，出现负值时为零。

2）多模光纤连接器光学性能指标要求

a) 任一插头通过标准适配器与标准插头的插入损耗≤ 0.2dB（含重复性）。

b) 两个插头通过标准适配器连接的插入损耗≤ 0.3dB。

c) 各种试验后允许的插入插入损耗的变化量≤ 0.2dB，回波损耗变化量＜ 5dB。
